难度：
使用次数：134

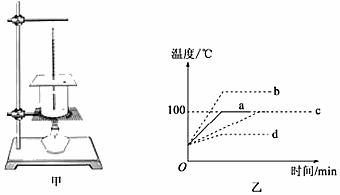

入库时间：2020-08-04如图甲所示，是小蕊同学探究“水沸腾时温度变化特点”的实验装置。
（1）图甲的实验装置，安装时应按照 （选填“由上到下”或“由下到上”）的顺序；实验中除了图甲的器材之外，还需要的测量工具是 。
（2）图甲装置中硬纸板的主要作用是 。
（3）小蕊用质量为m1的水做实验，根据记录的实验数据，绘出图乙中的a图线，由a图象可知：水沸腾时吸收热量，温度 。
（4）若换用初温相同的质量为m2（m2＞m1）的水做实验，得到的图线是图乙中的 。（选填“b”“c”或“d”）
-
难度：
使用次数：188
入库时间：2020-08-04
某兴趣小组做“探究凸透镜成像规律”的实验。
（1）凸透镜的焦距是10cm，当烛焰在图示位置时，移动光屏可以在光屏上得到一个倒立、 的实像，在照相机和投影仪中，成像情况与此类似的是 。
（2）实验中，光屏上已经得到烛焰清晰的像，某同学不小心用手指的指尖触摸到了凸透镜，则光屏上会出现 。（选填“指尖的像”“指尖的影子”或“完整烛焰的像”）
（3）把凸透镜换成薄玻璃板，在蜡烛一侧观察玻璃板也能看到一个 （选填“放大”“缩小”或“等大”）的蜡烛的像，把光屏移动到这个像所在的位置，光屏上 （选填“有”或“没有”）这个像。
-
难度：
使用次数：151
入库时间：2020-08-04
探究杠杆的平衡条件。
（1）实验前
杠杆静止在如图所示的位置，要使杠杆在水平位置平衡，应将平衡螺母向 调节。
（2）实验时
①用如图所示的方式悬挂钧码，杠杆也能在水平位置平衡（杠杆上每格等距），但老师却往往提醒大家不要采用这种方式。这主要是因为该种方式 。
A．一个人无法独立操作
B．需要使用太多的钩码
C．无法测量力臂
D．力和力臂数目过多
②在图中，不改变支点O左侧所挂的三个钩码及其位置，保持右侧第 格的钩码不动，将右侧另外两个钩码改挂到它的下方，杠杆也可平衡，继续实验。
实验数据：
次数
左侧
右侧
动力F1/N
动力臂l1/cm
阻力F2/N
阻力臂l2/cm
1
1.0
10
2.0
5
2
1.5
5
0.5
15
3
2.0
15
1.5
20
（3）结论
杠杆的平衡条件是： 。
（4）交流评估
①实验进行三次的目的是 （只有一个选项正确，填写对应字母）。
a．取平均值减小误差
b．归纳出物理规律
c．使每组数据更准确
②某同学在第3次实验的基础上，将左右两侧的钩码同时向支点O移动5cm，则杠杆 。（选填“保持平衡”“左侧下沉”或“右侧下沉”）
-
难度：
使用次数：172
入库时间：2020-08-04
某同学做“测定小灯泡的电功率”实验，电源电压3V且保持不变，滑动变阻器标有“3A、5Ω”的字样，所用小灯泡是额定电压为“1.5V”和“2.5V”中的一个。
（1）电路如图所示，图中尚有一根导线未连接，请用笔画线代替导线补上。
（2）连接电路时，开关S应处于 状态，滑动变阻器上的滑片应移到 端。（选填“左”或“右”）
（3）电路连接无误后，闭合开关S，灯泡不亮，电流表无示数，电压表有明显偏转，产生这一现象的原因可能是 。
（4）排除故障，闭合开关后，移动滑动变阻器的滑片，发现滑片在滑动变阻器的中点位置时，小灯泡正常发光，此时电流表示数为0.2A，则该实验中所用小灯泡的额定功率为 W．继续移动滑动变阻器的滑片，发现小灯泡发出耀眼的亮光，则此时小灯泡的功率 额定功率。（选填“大于”“等于”或“小于”）
-
难度：
使用次数：112
入库时间：2020-08-04
国家提倡节能减排，各地“煤改气”正在积极进行，某同学计算他家天然气烧水的热效率，将2kg的水倒入烧水壶中，并测出水温为20℃，在一个标准大气压下，把水刚加热到100℃时，测出消耗天然气0.048m3，已知水的比热容c水＝4.2×103J/（kg•℃），天然气热值约为q＝4.0×107J/m3。
求：（1）将这些水烧开，需吸收多少热量；
（2）在这种情况下，燃烧的天然气放出了多少热量；
（3）他家天然气灶的效率。
