入库时间：2020-08-04同学们在探究影响浮力大小的因素时，发现手中的弹簧测力计损坏了，聪明的小强同学利用刻度均匀的杠杆和钩码（每只重0.5N）替代弹簧测力计顺利地完成了该实验。以下是小强同学的实验操作，请你帮他完善该实验探究。
(1)将杠杆安装在支架上，静止时如图1所示，应将平衡螺母向______（选填“右”或“左”）调节，使杠杆在水平位置平衡；
(2)如图2甲所示，将重2N的物体G挂在A点，两只钩码挂在B点时，杠杆在水平位置平衡；
(3)将物体G部分浸入水中（如图2乙所示），两只钩码移到C点时，杠杆
水平位置平衡；(4)将物体G浸没于水中（如图2丙所示），两只钩码移到D点时，杠杆在水平位置平衡；
(5)将物体G浸没于盐水中（如图2丁所示），两只钩码移到E点时，杠杆在水平位置平衡。
分析与论证：分析比较(2)、(3)、(4)可得：物体G所受浮力大小与______有关；分析比较(2)、(4)、(5)可得：物体G所受浮力大小与有______关；由题中信息计算物体G的体积V=______m3，盐水的密度
______kg/m3。（
，g=10N/kg） -
难度：
使用次数：143
入库时间：2020-08-04
在“探究电流与电阻的关系”的实验中，提供的器材如下：电源电压恒为4.5V，五个定值电阻R1（5Ω）、R2（10Ω）、R3（15Ω）、R4（20Ω）、R5（25Ω），标有“50Ω1A”的滑动变阻器R、电压表（可用量程：0～3V、0～15V）、电流表（0～0.6A）、开关各1只，导线若干。

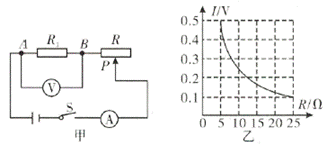

(1)小赵同学设计了如图甲所示的实验电路，电路连接完毕，闭合开关S，发现电流表有示数，电压表无示数。若电路故障只出现在R1和R上，则电路故障是______；
(2)排除电路故障后，将滑动变阻器的滑片P移到最______端，闭合开关，调节滑片P，使电压表的示数为2.5V时，电流表的示数应为______A；
(3)分别用定值电阻R2、R3、R4、R5依次替换R1，重复(2)的实验步骤。根据实验所得的五组数据绘制出I-R图象，如图乙所示，由图象可得出的结论是：______；
(4)完成步骤(2)后，若保持滑片P位置不变，断开开关，用R2替换R1，闭合开关，发现电压表示数______2.5V（选填“大于”或“小于”），应向______（选填“左”或“右”）移动滑片P才能达到实验要求；
(5)为完成该实验探究，滑动变阻器允许连入电路的最小阻值为______Ω；
(6)在使用电阻R1、R5完成实验的过程中，当电压表示数为2.5V时，滑动变阻器R消耗的电功率分别为P1、P5，则
______。 -
难度：
使用次数：116
入库时间：2020-08-04
如图所示，物体A重200N，圆柱形容器底面积为400cm2，内盛有足够深的水。用图中的滑轮组（定滑轮用轻质细杆固定在水平地面上）将浸没在水中的物体A匀速提出水面，当物体A浸没在水中匀速上升时，滑轮组的机械效率为80%。不计绳重、摩擦及水的阻力，物体A不吸水、不沾水，
，
，g=10N/kg。求：(1)物体浸没在水中时受到的浮力；
(2)物体完全提出水面后，水对容器底减小的压强；
(3)物体完全提出水面后，滑轮组的机械效率。（小数点后保留一位数字）
-
难度：
使用次数：163
入库时间：2020-08-04

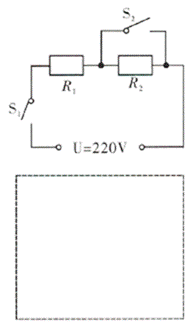

九年级科技小组的同学在学校科技室自制了一只具有高低两档功率的电开水壶（开水壶隔热性能好），开水壶的简化电路图如图所示，
。现壶内盛有质量为2kg、初温为20℃的水。加热过程中壶内气压始终为一标准大气压，
J（kg·℃）。问：(1)烧开这壶水，水吸收的热量是多少？
(2)同学们发现，让自制的开水壶高功率档正常工作，烧开这壶水用时太长。请你利用图中的所有元件重新设计具有高低两档功率的开水壶的电路，使改进后的开水壶高功率档正常工作，烧开这壶水较改进前能缩短较长时间。请在上边方框中画出你设计的电路图；
(3)若消耗的电能全部转化为水的内能，利用正常工作的新开水壶烧开同样的一壶水，至少需要多少秒？（结果保留整数）
