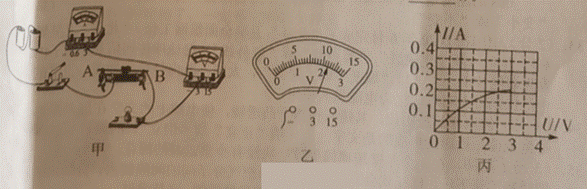

入库时间：2020-08-03某同学利用图甲所示的电路测量小灯泡的电功率，小灯泡的额定电压为2.5V。
(1)用笔画线代替导线，将图甲中的电路补充完整（导线不得交叉）；_______
(2) 连接电路后，闭合开关，灯泡不亮，电流表和电压表都有示数，但是数值较小，无论怎样移动滑动变阻器的滑片，小灯泡都不发光，两电表示数均无变化，产生这一故障的原因可能是_________；
(3)该同学排除故障后，移动滑动变阻器的滑片到某一位置，电压表的示数如图乙所示，此时小灯泡两端的电压为_______V 。要测量小灯泡的额定电功率，应将图甲中滑动变阻器的滑片向_______（填“A”或“B”）端移动，使电压表的示数为2.5V；
(4)移动滑动变阻器的滑片，记下多组电压和电流值，并绘制成图丙所示的U-I图像，根据图像的信息可以计算出小灯泡的额定电功率为______W；
(5)为了用电流表、电阻箱R和滑动变阻器，测量额定电流为
的小灯泡的额定电功率，该同学设计了如图丁所示的电路。操作步骤为：①闭合开关S、S1， 断开S2，移动滑动变阻器的滑片，使电流表的示数为
，此时小灯泡正常发光；②保持滑动变阻器滑片的位置不动，闭合开关S、S2，断开S1，调节电阻箱R，使电流表的示数为
，读出此时电阻箱的电阻值为R0，则小灯泡的额定电功率的表达式为
= ________。
-
难度：
使用次数：108
入库时间：2020-08-03
某旅行车满载时总质量为8t， 车轮与地面接触的总面积为0.4m2。求：
(1)旅行车满载静止在水平地面上，对地面的压强是多少？
(2)如果在某路段，旅行车牵引力的功率恒定为72kW，当它以
的速度匀速行驶时，受到的阻力是多少？(3) 2020年的年底，朝阳至北京的高铁将开通，该段铁路线长约450km，若高铁列车全程以360km/h的最高设计速度行驶时，受到的阻力为1.4×105N，则列车从朝阳到北京需要多少小时？列车要克服阻力做多少功？
-
难度：
使用次数：124
入库时间：2020-08-03
图甲为小阳家的电热水瓶，图乙是其电路原理图，
和
为阻值不变的电热丝，
，
，S1为温控开关，可以实现“加热”和“保温”态的转换。为了测量电热水瓶的实际电功率，小阳找来了一块标有 “200evs/（kW·h）”字样的电能表，在电热水瓶中加入1L温度为
的水后，把它单独通过电能表接入家庭电路中，将水加热到
，用了3.5min。小阳根据电能表的参数和转盘转数，计算出电热水瓶的实际电功率为900W。
求：(1)水吸收的热量是多少？
(2)电热水瓶正常工作时保温功率是多少？
(3)在给水加热的过程中，电能表的转盘转了多少转？
(4)电热水瓶的加热效率是多少？
