如图是实验室用的手摇发电机,使线圈在磁场中转动,可以看到发光二极管发光。下列选项与其工作原理相似的是( )
A. 电磁继电器
B. 电磁铁
C. 电风扇
D. 动圈式话筒
如图所示的电路,电源电压保持不变,将滑动变阻器的滑片P从中点移向b端的过程中,下列说法正确的是( )
A. 小灯泡变亮 B. 电流表示数变大
C. 电压表示数不变 D. 电压表与电流表的比值变小
三个完全相同的容器内,分别装满酒精、水和盐水后(ρ盐水>ρ水>ρ酒精),将a、b、c三个不同的小球放入容器中,小球静止后位置如图所示。下列说法正确的是( )
A. 三个容器底部受到的液体压力关系是F甲<F乙<F丙
B. 三个小球的密度关系是ρa>ρb>ρc
C. 若将小球b放入丙杯中,小球b排开液体的体积等于小球b的体积
D. 若将小球c放入甲杯中,小球c排开液体的质量小于小球c的质量

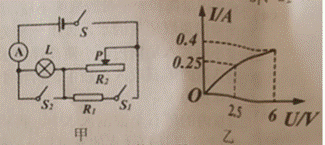

如图甲所示的电路中,电源电压恒定不变,电流表的量程为0~ 0.6A,R1=50Ω, 电灯的额定电压为6V,图乙是电灯的电流与电压关系的图像。当开关S闭合,S1、S2断开,滑动变阻器的滑片在最右端时,电流表的示数为0.25A:当滑动变阻器阻值的接入电路时,电灯正常发光。当开关S、S1和S2均闭合时,下列说法正确的是( )
A. 电源电压为10V
B. 滑动变阻器的最大阻值为30Ω
C. 为了保护电路,滑动变阻器接入电路的最小阻值为25Ω
D. 整个电路消耗的最小电功率为6W
因为疫情,进入校园的人员要测量体温。如图,常用的测温枪是利用人体_____(填“发出的红外线”或“反射的红外线”)来测量体温的。小明测完体温后,走进走廊,发现正对自己放置的平面镜中还有另一个“自己”,如果小明以1.2m/s的速度走向平面镜,他的像将以_____m/s的速度走向平面镜,他在镜中的像的大小_______(填 “变大”、“变小”或“不变")。
