难度：
使用次数：118
入库时间：2020-08-03物理兴趣小组为了“测量液体的密度”，设计了如图甲所示的实验装置｡特制容器底部是一个压敏电阻R（厚度不计），通过导线与电路相连，电压恒为12V，定值电阻
，电流表的量程
，压敏电阻R上表面涂有绝缘漆，其阻值随所受液体压强的大小变化关系如图乙所示，工作时容器底部始终保持水平｡（
，g取10N/kg）
(1)闭合开关，电流表示数为0.08A，缓慢向容器内注水，电流表示数将____（填“变大”“变小”或“不变”），注入深度为50cm的水时，水对压敏电阻的压强是_____Pa，电流表示数为_______A｡
(2)断开开关，将水倒出，擦干容器，置于水平操作台上，注入深度为50cm的待测液体，闭合开关，电流表示数为0.24A，则待测液体的密度_______水的密度，该液体的密度是________
｡(3)若注入待测液体时俯视读数，该液体密度的测量值________真实值｡
-
难度：
使用次数：176
入库时间：2020-08-03

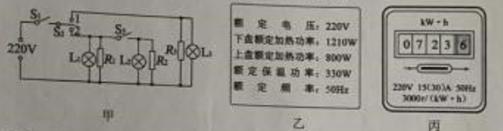

小宇家购置一款用来煎烤食物的双面电饼铛，上下盘既可以同时加热｡也可以把上盘掀开，使用下盒单独加热，电饼铛简化的内部电路如图甲所示，闭合开关S1，温控开关S2接接线柱“2”时，下盘加热｡再闭合开关S3，上盘也开始加热，当度超过设定温度时，温控开关S2自动转接接线柱“1”，电饼铛进入保温状态，电饼部分参数如图乙。（忽略温度对电阻值的影响∶L1、L2、L3为指示灯，不计指示灯消耗的电能）求∶
(1)下盘加热电阻R1的阻值和保温时电路中的额定电流；
(2)某次电饼铛在额定电压下煎烤食物时，指示灯L1，L2发光时间分别为10min5min， 电饼铛消耗的电能是多少？
(3)用电高峰时，小字关闭家中其他用电器，用电饼铛下盘煎烤食物10min。电能表（如图丙）的转盘转过500转， 电饼铛的实际电压是多大？
-
难度：
使用次数：188
入库时间：2020-08-03
如图甲，水平桌面上的容器（厚度不计）底部固定一轻质弹簧（质量和受到的浮力均不计），弹簧上端连有正方体铁块A，铁块A上表面中心与不吸水的正方体木块B下表面中心用长为0.1m的轻质细绳拴接（细绳质量不计，长度不可伸长），A､B处于静止状态｡已知铁块A和木块B的边长均为0.1m，
，
，容器底面积0.1m2，质量1kg，弹簧的弹力每变化1N，弹簧的形变量改变1mm｡
，g取10N/g）求：
(1)图甲中，容器对水平桌面的压强；
(2)向容器中缓慢注水，直到细绳恰好伸直（细绳不受力），如图乙所示，弹簧对铁块A的支持力是多大？
(3)细绳恰好伸直后继续向容器内缓慢注水，直到木块刚好全部被水浸没｡水面又升高了多少？
