如图所示,在粗糙水平地面上,用10N的力F沿水平方向拉滑轮(不计滑轮重力)木板B静止,木块A在粗糙木板B上水平向左做匀速直线运动,5s内木块A移动了0.5m,滑轮组的机械效率为80%。下列说法正确的是( )
A. 木块A受到的摩擦力为5N
B. 地面对木板B的摩擦力为4N
C. 5s内绳子拉力对木板B做的功为2J
D. 拉力F的功率为0.5W
如图所示电路,电源电压不变,滑片移至最大阻值处,闭合开关,电流表示数为0.2A,小灯泡的功率为0.4W。移动滑片,将滑动变阻器最大阻值的接入电路时,电流表示数为0.4A,小灯泡恰好正常发光,消耗的功率为2W。下列说法正确的是( )
A. 电源电压8V
B. 小灯泡正常发光时电阻为
C. 滑动变阻器的最大阻值
D. 小灯泡正常发光时,滑动变阻器消耗的功为4.8W
某同学用光具座、凸透镜、蜡烛,光屏和度尺等实验器材,探究“凸透镜成像的规律”。

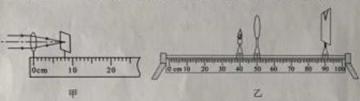

(1)为了测量凸透镜的焦距,让一束平行于主光轴的光射向凸透镜,移动光屏,直到光屏上出现最小,最亮的光斑,用刻度尺测出光斑到凸透镜中心的距离,如图甲所示,凸透镜焦距为____cm;
(2)将凸透镜固定在光具座50cm刻度线处,蜡烛放置在光具座40m刻度线处,点燃蜡烛,左右移动光屏,出现图乙所示现象(成像清晰)。为使像呈现在光屏中央,应将光屏向_________调节;
(3)保持凸透镜位置不变,调整烛焰中心、透镜中心和光屏中心在同一高度,将蜡烛移至34cm刻度线处,移动光屏。直到光屏上再次出现清晰的像,该像是倒立____的实像,保持凸透镜位置不变,将蜡烛续向左移动10.0cm,仍要在光屏上得到清晰的像,光屏应向_____移动一段距离。
图甲是“探究某种物质熔化时温度的变化规律”实验装置,实验过程中,每隔1min记录一次温度,并观察物质的状态,根据实验数据,绘制出该物质熔化时温度随时间变化的图像,如图乙。
(1)由图乙可知,该物质是________(填“晶体”或“非晶体”),判断依据是______;图乙中AB段,该物质处于_______态。
(2)若实验过程中燃烧了8g酒精,8g酒精完全燃烧放出的热量为_____J。(酒精热值为)
在“测量小灯泡的电功率”实验中,电源由三节新干电池串联组成,小灯泡额定电压为2.5V,阻值约为,滑动变阻器的规格为“

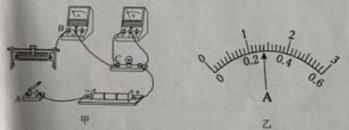

1A”。图甲是某实验小组未连接完整的实验电路。
(1)请用笔画线代替导线,将图甲中的电路连接完整,导线不能交叉。______
(2)闭合开关,无论怎样移动滑片,灯泡都不发光,电流表和电压表均无示数。小组成员找来一个两端接有导线的定值电阻(阻值为),一端接在电源负极接线柱上,另一端依次触碰接线柱A,B、C,只有触到C时,灯泡才发光,若导线无断路,且导线和器材连接均完好,电路只有一处故障,则故障是______。
(3)排除故障后,闭合开关,移动滑片,使电压表示数为____V,小灯泡正常发光。电流表示数如图乙所示,则小灯泡的额定功率为_____W。
(4) 某同学想利用该电路“测量定值电阻的阻值”,于是取下小灯泡,将电阻

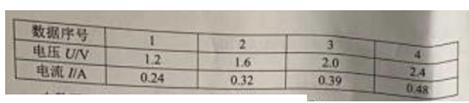

接入小灯泡所在位置,滑动变阻器滑片移至最大阻值处,闭合开关,移动滑片,测量四组对应的电压和电流值,数据如下表∶
由数据可得,电阻的阻值为_______
;
(5)能否将阻值约为的电阻接入图甲中小灯泡所在位置(其他连接均不变)测量其阻值,你的判断是_______,理由是______。
