难度：
使用次数：187
入库时间：2020-08-03电阻R1：R2=1∶4，将它们并联在电路中，通过电阻R1、R2的电流之比I1∶I2=______；将它们串联在电路中，两个电阻的电压之比U1∶U2=______。若只将 R1接在电压恒定的电路中，R1的功率为25W，将R1与R3串联在此电路中，R1的功率变为9W，则电阻R1∶R3=_____。
-
难度：
使用次数：123
入库时间：2020-08-03
(1)如图所示，一束光从空气斜射入水中，已知人射光线AO。请画出反射光线OB和折射光线OC。
(2)如图所示，轻质杠杆OMN上挂一重物，为使杠杆在图中位置平衡，请在N端画出最小力的示意图。
-
难度：
使用次数：131
入库时间：2020-08-03

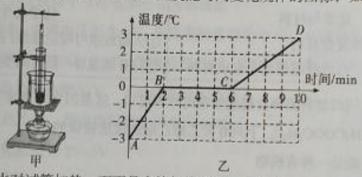

小华同学利用图甲所示的装置探究某物质熔化的特点，他每隔1min记录次温度计的示数，观察物质的状态，并作出温度随时间变化规律的图像，如图乙所示。
(1)实验中通过水对试管加热，而不是直接加热试管，目的是______（写一点即可）。
(2)图乙中第4 min时，物质处于____态。
(3)该物质的熔化特点∶吸收热量，温度____该物质是____（ 选填 “晶体”或“非晶体”）。
-
难度：
使用次数：160
入库时间：2020-08-03

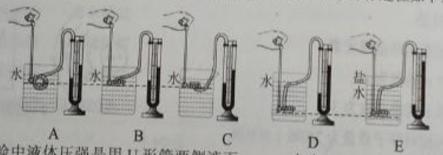

在探究“影响液体内部压强大小的因素”的实验中，操作过程如下。
(1)实验中液体压强是用U形管两侧液面____ 来表示的，这种方法叫_____法；
(2)通过比较___两个图，可得出结论：同种液体的压强随深度的增加而增大；
(3)通过比较D、E两个图，可探究液体压强与_____的关系；
(4)通过比较A、B、C三个图，可得出结论：同种液体在相同深度向各个方向的压强_______。
-
难度：
使用次数：116
入库时间：2020-08-03

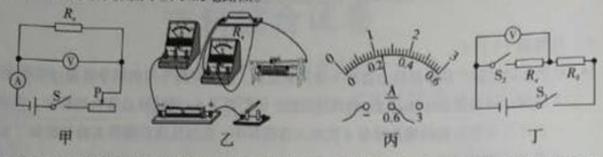

某学习小组测量未知电阻Rx的阻值，他们分成A、B两组用不同方法进行实验。
(1) A组设计了如图甲所示的电路图。
①请用笔画线代替导线将实物电路图乙连接完整，要求滑动变阻器的滑片P向左滑动时电路中的电流变大。______
②在开关闭合之前，滑动变阻器的滑片P应滑至最_______端（选填“左”或“右”）。这样做的目的是____________。
③闭合开关S，将滑动变阻器的滑片P滑至某一位置后，电压表的示数为2.4V。电流表的示数I如图丙所示，则I=____ A。待测电阻Rx=________Ω。
(2)B组设计了如图丁所示的电路图，其中电源电压未知且不变，另一定值电阻的阻值为R0。
①闭合S1，断开S2时，电压表的示数为U1；
②闭合S1、S2时，电压表的示数为U2；
③电阻Rx=____ （ 用U1、U2、 R0表示）。
(3)评估A、B两组实验，使用A组实验的优点是____
