如图所示,电源电压不变,闭合开关,两灯正常发光,电压表和电流表都有示数。一段时间之后,一个电表示数变小,另一个不变,则故障可能是( )
A. L1开路 B. L1短路 C. L2开路 D. L2短路

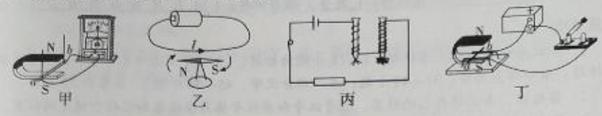

如图所示的四个装置,说法正确的是( )
A. 图甲装置的原理可用来制作电动机
B. 图乙装置可用来演示磁场对电流的作用
C. 图丙装置可用来探究电磁铁的磁性强弱与电流大小的关系
D. 图丁装置在工作过程中可将电能转化为机械能
如图所示的电路中,电源电压恒为6V,电压表的量程为0-3V。电流表的量程为0-0.6A。 滑动变阻器的规格为“20Ω 1A”, 灯泡标有“5V 2.5W” 字样(不考虑灯丝电阻的变化)。在保证电路安全的情况下,下列说法错误的是( )
A. 电路中电流最小时,滑动变阻器的功率为0.8W
B. 电压表的变化范围为2V-3V
C. 电流表的最大值为0.5A
D. 当滑动变阻器的滑片向右滑动的过程中,灯泡的实际功率逐渐变小
①1644年, 意大利科学家___精确地测出了大气压的值∶②电热毯是利用电流的_____效应工作的;③色光的三原色是红、____、蓝。
甲乙两人同时间地向东运动,运动图像如图所示。由图可知,乙的速度___ m/s, 以甲为参照物,乙向___运动(选填“东”或“西”)。
