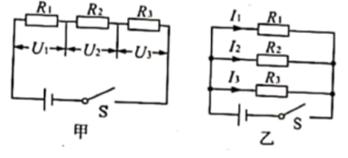

R1、R2、R3是三个阻值不同的定值电阻。将它们串联起来接入电路,如图甲所示,闭合开关后,测得各电阻两端的电压关系为U1>U2>U3;若将它们并联起来接入电路,如图乙所示,则闭合开关后,通过每个电阻的电流大小关系为
A. I1>I2>I3 B. I3> I2> I1 C. I1= I2= I3 D. I2> I1> I3
在图示电路中,电源电压保持不变。闭合开关S后,将滑动变阻器的滑片P自左向右滑动,则
A. 电流表A的示数减小
B. 电压表V2的示数减小
C. 电压表V1与电流表A的示数比值减小
D. 电压表V2与电流表A的示数比值减小
在探究“什么情况下磁可以生电"的实验中,实验装置如图所示。
(1)实验现象∶①保持蹄形磁体位置不动,让导线AB在磁场中静止、竖直向上或向下运动,电流表的指针均不发生偏转;②导线AB向左或向右运动,电流表的指针发生偏转;③保持导线AB不动,让蹄形磁体向左或向右运动,电流表的指针发生偏转。
实验结论∶闭合电路的一部分 导体在磁场中做________运动时,导体中就会产生感应电流。
(2)实验现象∶①保持磁场方向不变,导线AB向右运动时,电流表指针向左偏转;导线AB向左运动时,电流表指针向右偏转。②对调磁体两极的位置,使磁场方向发生改变,导线AB向右运动时,电流表指针向右偏转;导线AB向左运动时,电流表指针向左偏转。
实验结论∶感应电流的方向与________有关。
实验室用的托盘天平,砝码盒中常配备的砝码规格有∶100g、50g、20g、10g、5g。现要测量一物体的质量(约为70g)。

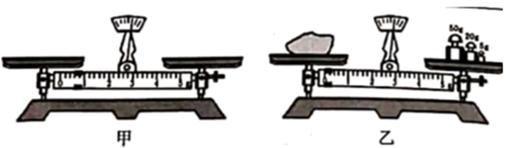

(1)调节横梁平衡∶将天平放在水平桌面上,取下两侧的垫圈,指针就开始摆动。稳定后指针指在分度盘的位置如图甲所示。则接下来的调节过程为∶________。
(2)调节天平横梁平衡后,将物体放在左盘中,用镊子由大到小在右盘中加减砝码……,当放入5g的砝码时,指针偏向分度盘的右侧,如图乙所示。则接下来的操作是________,直到横梁恢复平衡。

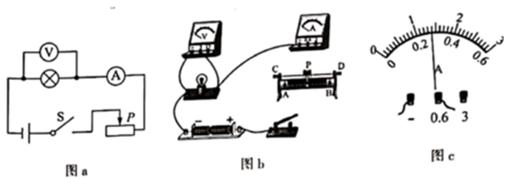

一小灯泡额定电压为2.5V,图a是测量其电阻的实验电路图。
(1)请按照图a,将图b中的实物电路连接完整; ________
(2)闭合开关,调节滑动变阻器,当电压表示数为2.50V时,小灯泡正常发光,电流表示数如图c所示,则此时通过小灯泡的电流为________A;
(3)调节滑动变阻器,让小灯泡两端的电压逐渐减小,会发现灯泡变暗直至完全不发光。可以猜想此过程中灯丝的温度________(选填“升高”、“不变”或“降低”);
(4)测量数据如下表所示。
分析表中数据,可以发现小灯泡两端的电压越低,其灯丝的电阻越________。
