难度：
使用次数：138
入库时间：2020-08-03如图是“探究什么情况下磁可以生电”的实验，蹄形磁体和灵敏电流计均放在水平桌面上。使导体AB在磁场中竖直向上或竖直向下运动，发现电流计的指针均不偏转；使导体AB在磁场中水平向右或水平向左运动，发现电流计的指针左右偏转。这些现象说明：闭合电路的一部分导体在磁场中做________运动时，会产生电流，电流的方向与导体的_______有关。若用匝数很多的线圈代替导体AB重复上述实验，产生的电流______（选填“变大”、“变小”或“不变”）。
-
难度：
使用次数：194
入库时间：2020-08-03

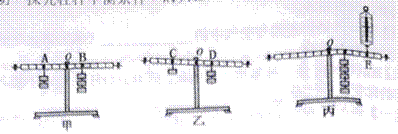

如图是小明“探究杠杆平衡条件”的实验：
(1)在水平静止的杠杆上A、B处，挂5个质量均为50g的钩码，如图甲所示，杠杆平衡。他猜想杠杆的平衡条件是：动力+动力臂=阻力+阻力臂：
(2)改变钩码数量与位置，数据记录如下表，分析表中数据，杠杆平衡条件应为__________。
实验次数
左侧钩码数（个）
左侧钩码距离支点O（格）
右侧钩码数（个）
右侧钩码距离支点O（格）
1
2
3
3
2
2
1
6
3
2
3
2
6
3
4
(3)某次实验如图乙，使杠杆恢复水平平衡的最简单操作是________________。
(4)图丙是小明验证结论的实验，E点弹簧测力计示数是________N （g取10N/kg）。
-
难度：
使用次数：166
入库时间：2020-08-03

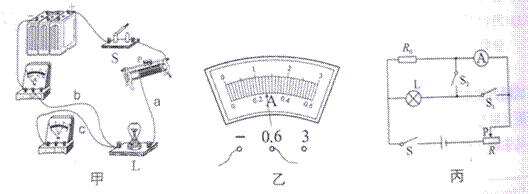

如图是测量小灯泡额定电功率的实验，电源电压恒为6V，小灯泡额定电压U额=2.5V，正常发光电阻约为10Ω，有两个规格分别为“10Ω 2A”、“50Ω 1A”的滑动变阻器。
(1)本实验应选择规格为_______的滑动变阻器，如图甲已有部分电路连接好，请用笔画线代替导线，将电路连接完整_____________。
(2)连接好电路后闭合开关，发现小灯泡发光，电流表有示数，电压表无示数，可能是导线____（选填“a”、“b”或“c”）断了。
(3)排除故障后，闭合开关，调节滑片P，当电压表示数为2.5V时，电流表示数如图乙，则小灯泡的额定功率为______W。
(4)若电压表损坏，小明利用一个定值电阻R0和两个开关，设计了如图丙所示的电路，并进行实验：①只闭合开关S和S1，调节滑片P，使电流表示数为
；②保持滑片P位置不动，断开开关__，闭合其它开关，读出电流表示数为I；③小灯泡的额定功率表达式为P额=____ （用题中物理量字母表示）。 -
难度：
使用次数：57
入库时间：2020-08-03
某款汽车质量为1600kg，车轮与地面总接触面积为0.05m2。某次在水平高速公路上以72km/h速度匀速行驶了23min， 所受阻力为汽车重力的0.2倍。燃油的热值为4.6×107J/kg，g 取10N/kg。求：
(1)汽车静止时，对水平地面的压强。
(2)牵引力做功的功率。
(3)若燃油完全燃烧，内燃机的效率是40%，至少消耗多少kg燃油？
-
难度：
使用次数：107
入库时间：2020-08-03
如图甲为某电饭锅的简化电路原理图，R1和R2为加热电阻，且阻值保持不变，R1=44Ω，S为靠近加热盘的感温开关，1、 2是开关连接的触点，加热盘温度达到103°C时，S自动切换到保温状态。某次煮饭时，仅将电饭锅接入220V的电路，按下开关S与触点1连接，工作了10min， S自动切换到保温状态，保温时图乙所示电能表的转盘在1min内转过5转。求：
(1)加热状态时，电饭锅消耗的电能。
(2) R2的阻值。
(3)用电高峰时，实际电压只有额定电压的80%，电饭锅加热状态的实际功率。
