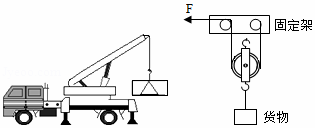

入库时间：2020-07-10如图所示，某建筑工地用起重机将质量为3.6t的货箱以0.5m/s的速度匀速提升，吊臂上的滑轮组如图所示，若忽略绳重和摩擦，该滑轮组的机械效率为80%．（g＝10N/kg）求：
（1）在10s内货箱上升的高度；
（2）货箱的重力；
（3）吊臂上电动机拉力F的大小；
（4）依然利用此机械提升质量为4.1t的货箱，求此时滑轮组的机械效率。
-
难度：
使用次数：155
入库时间：2020-07-10

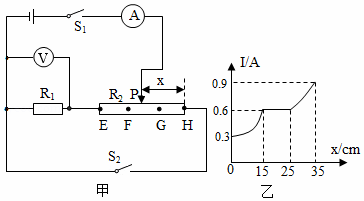

如图甲所示电路中，电源电压为9V不变，R1是定值电阻，R2由三段材料不同、横截面积相同的均匀导体EF、FG、GH制作而成，其中一段是铜丝，其电阻可忽略不计，另两段是电阻丝，其阻值与自身长度成正比，P是与R2良好接触并能移动的滑动触头。闭合开关S1，断开S2，将P从H端移到E端时，电流表示数I与P向左移动的距离x之间的关系如图乙所示。问：
（1）电阻R1的阻值是多少？电阻R2的总电阻是多少？
（2）当x的值为30cm时，电流表的示数是多少？
（3）当电压表的示数为4V时，在20s内电流通过R2产生的热量是多少？
（4）当P移动到最左端E处时，闭合开关S1和S2．电阻R2消耗的电功率与电路消耗的总电功率之比是多少？
