难度：
使用次数：116

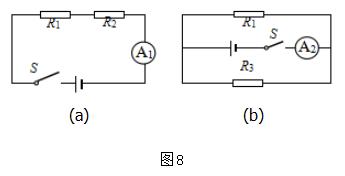

入库时间：2020-06-19将电压相同的电源、阻值不同的电阻分别组成如图8（a）、（b）所示的电路，闭合开关S后，电流表A1的示数 (16) 电流表A2的示数（选填“<”、“=”或“>”），理由是： (17)。
-
难度：
使用次数：182
入库时间：2020-06-19
在图9所示的电路中，电源电压保持不变，闭合开关S，一段时间后，小灯L突然熄灭。如果电路中只有一处故障且只发生在小灯L或电阻R处，为了检测故障，将一完好的检测小灯L'并联在L两端，观察到检测小灯L'也不发光。
（1）电路中可能存在的故障是 (18) 。
（2）若将检测小灯L'重新并联到电阻R两端，能否根据小灯的发光情况判断出故障，请说明理由。 (19) 。
-
难度：
使用次数：140
入库时间：2020-06-19
小李同学猜测小灯发光的亮度可能与小灯的电压、电流有关，他用三个不同小灯甲、乙、丙组成不同的电路进行探究活动。电路连接情况及实验现象如图10（a）、（b）、（c）、（d）所示。
（1）图10（c）或（d）是在研究小灯发光的亮度与(20)的关系，你的判断依据是(21) 。
（2）观察图10（a）、（b）、（c）、（d）中现象，可以得出初步结论：(22) 。
-
难度：
使用次数：182
入库时间：2020-06-19
重为10牛的物体静置在水平地面上。请在图11中画出重物对地面压力的图示。
-
难度：
使用次数：137
入库时间：2020-06-19
在图12中，将电源、电压表、开关三个元件符号正确填进电路的空缺处。要求：闭合开关后，电压表测量小灯两端的电压。
