难度：
使用次数：73
入库时间：2020-06-18在图9所示的电路中，电源电压为6伏，电阻R1为5欧。闭合开关S时，电流表A的示数为2.0安，求：
①电流表A1的示数I1。
②通过电阻R2的电流I2。
-
难度：
使用次数：126
入库时间：2020-06-18
质量均为60千克的均匀圆柱体A、B放置在水平地面上。A的底面积为0.15米2，A的密度为2.0×103千克/米3，B的高度为0.375米。
圆柱体对地面的压强
截取前
截取后
pA（帕）
1960
pB（帕）
2940
①求圆柱体A对水平地面的压强pA。
②现分别从圆柱体A、B上部沿水平方向截取相同的厚度h，截取前后两圆柱体对地面的压强值（部分）记录在右表中。
（a）求圆柱体B的密度rB。
（b）求圆柱体B剩余部分的质量mB剩；
-
难度：
使用次数：53
入库时间：2020-06-18
在“用电流表测电流”实验中，连接电路时，开关应
，电流表应
在待测电路中（选填“串联”或“并联”），并使电流从电流表
接线柱流入。 -
难度：
使用次数：199
入库时间：2020-06-18
图10（a）所示是探究液体内部的压强与
的关系的实验情景；图10（b）所示是验证阿基米德原理的实验情景，图中弹簧测力计的示数F1
F2（选填“大于”“等于”或“小于”），为验证阿基米德原理，需用
的固体和液体进行多次实验（选填“相同”或“不同”）。
-
难度：
使用次数：166
入库时间：2020-06-18

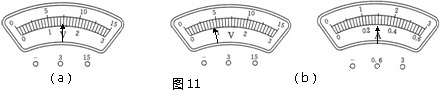

小华同学做“用电流表、电压表测电阻”实验，实验所用电源电压保持不变，其他器材齐全且完好。他正确串联电源、待测电阻、电流表、开关后，将电压表并联在电路中，然后闭合开关，观察到电压表的指针位置如图11（a）所示，当他记录示数后准备继续实验时，却发现无法再次实验。经过思考后，小华调整电路重新测电阻。他移动变阻器的滑片，依次进行了三次实验，其操作、步骤以及数据观察、记录均正确。第1次实验为闭合开关时，所观察到两电表的示数如图11（b）所示；第2次实验时观察到两电表的示数为5.5伏、0.36安；第3次实验时，所观察到电压表的示数跟图11（a）所示一致。
请根据相关信息完成下列各题：
① 小华第2次实验时，所测得的待测电阻为
欧。（保留一位小数）②小华第3次实验时所观察到电压表的示数，跟图11（a）所示一致，原因是
。③求本实验所用滑动变阻器的最大电阻值。
（第③小题需写出简要的计算过程及理由）
