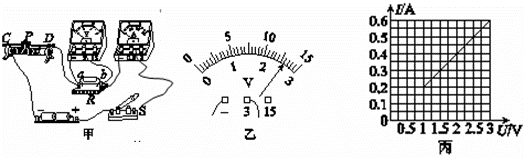

小明探究“通过导体的电流与导体两端电压的关系”时,使用的器材如图甲所示。电源电压不变,R为定值电阻。
(1)由于导体中的电流可能与导体两端的电压和导体的电阻都有关系,所以,在本次实验中应该保持 不变;变阻器的作用除了保护电路外,还起到 的作用。
(2)开关闭合前,变阻器滑片P应该处于图中 (选填“C”或“D”)端。
(3)某次实验电压表示数如图乙所示,电压为 V。
(4)通过实验,他得到如图丙所示的I﹣U图象,根据此图象,他初步得到实验结论:导体的电阻一定时,导体中的电流与该导体两端的电压成 。
(5)某同学连接好电路后,闭合开关S,发现无论怎样滑动滑片P,电流表均无示数,电压表示数约为3V,则电路中出现的故障可能是 。

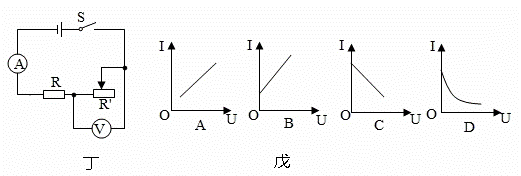

(6)若小兰在“探究电流与电压”关系时连接的电路如图所示,则用电压表、电流表测得多组数据绘出的电流随电压的变化图象是图中的 。
(7)小华利用小明的实验电路探究“导体的电流跟电阻的关系”,她自己额外增加了四个定值电阻(10Ω、15Ω、20Ω、30Ω),两个滑动变阻器(规格分别是“5Ω 2A”“20Ω 1A”),已知电源电压调为4.5V不变。
①实验时,先在ab间接入10Ω电阻,移动变阻器滑片P,使电压表示数为3V,并记录相应的电流值;再改接15Ω的电阻,此时滑片P应向 (选填“C”或“D”)端移动,这样移动滑片的目的是 。
②本实验需在ab间先后接入上述四个定值电阻,为完成整个实验,应该选取规格为 的滑动变阻器。
③通过实验获取数据,得到如图己所示导体的电流I随电阻R变化的图象,由图象可得出结论: 。
如表为某品牌取暖用油汀的铭牌,其内部电路如图所示。R1和R2均为电热丝,S1是温度自动控制开关。闭合开关S,30min内油汀消耗的电能为0.88kW•h.求:
(1)当只闭合开关 时,它为低温档。
(2)通过电热丝R2的电流为多大?
(3)30min内开关S1闭合的时间为多长?
额定电压 | 220V | |
额定 功率 | 低温档 | 880W |
高温档 | 2200 |
小天收集了一些数据填在下表中,如果该车满载货物后在平直的公路上匀速行驶100km,货车受到的阻力是车重的0.1倍,那么在此过程中:(g取10N/kg)
品牌型号 | 东风×× | 外形尺寸 | 5×1.9×2.3(m) |
变速箱 | A85 | 空车质量 | 1.5吨 |
最高车速 | 120km/h | 满载时载货量 | 2.5吨 |
空载百公 里油耗 | 12L | 燃油密度 | 0.8×103kg/m3 |
满载百公 里油耗 | 20L | 燃油热值 | 5×107J/kg |
(1)该货车牵引力是多少?牵引力所做的功是多少?
(2)燃油完全燃烧放出的热量是多少?
(3)该货车发动机的效率是多少?
