难度：
使用次数：58
入库时间：2020-06-12在如图所示的电路中,电源电压不变。闭合开关S后,灯L1、L2都发光；一段时间后,其中一灯突然熄灭,而电流表、电压表的示数都不变,则产生这一现象的原因可能是（）
A.灯L1短路 B.灯L2短路 C.灯L1断路 D.灯L2断路
-
难度：
使用次数：52
入库时间：2020-06-12
如图所示的电路中，电源电压保持不变，当开关S1、S2都闭合时，电流表的示数为0.5A，电压表的示数为6V；将电压表、电流表的位置互换，当开关S1断开、S2闭合，电流表的示数为0.3A，则正确的是（ ）
A．R1=8Ω B．R2=8Ω C．R1=20Ω D．R2=20Ω
-
难度：
使用次数：199
入库时间：2020-06-12
开关S闭合后，小磁针静止时的指向如图所示，由此可知（）
A．a端是通电螺线管的N极，c端是电源正极
B．b端是通电螺线管的N极，d端是电源负极
C．b端是通电螺线管的N极，d端是电源正极
D．a端是通电螺线管的N极，c端是电源负极
-
难度：
使用次数：144
入库时间：2020-06-12
下列关于安全用电说法正确的是（ ）
只有高压线路才会发生触电事故
家里的空气开关经常跳闸，一定是发生了短路
用试电笔辨别火线和零线时，手不能接触笔上任何金属
电冰箱的金属外壳必须接地
-
难度：
使用次数：71
入库时间：2020-06-12

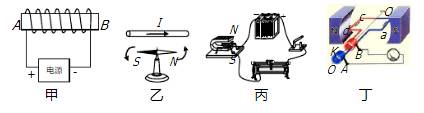

如图所示，是电磁现象的四幅实验装置图，下列分析中正确的是（）
A．图甲装置中通电螺旋管的A端为N极
B．图乙装置，说明电流周围存在着电场
C．图丙装置研究的是磁场对电流的作用
D．图丁装置是电动机的结构原理图
