如图甲所示电路,电源电压保持不变。闭合开关S,当滑动变阻器的滑片P从右端滑到左端的过程中,R1、R2的I﹣U关系图象如图所示。
(1)电源电压。
(2)R1的阻值。
(3)滑动变阻器R2的最大阻值。
电热加湿器靠电流的热效应工作。某种家用电热加湿器相关参数、外形、电路简化图如图所示。电热器的电热丝浸没在加热仓的水中产生热量,使加热仓中的水沸腾变成水蒸气喷出,增加环境湿度。当加热仓中的水减少到一定程度时,自动阀门智能打开,水由储水箱进入到加热仓中。
工作电压220V | | |
工作频率50Hz | ||
最大运行功率40W | ||
储水箱容量2.4L | ||
尺寸高315mm,底部直径168mm | ||
满水工作时间高气雾量 10h,低气雾量24h |
(1)当气雾调节器R2的滑片移到最左边时,加湿器以最大运行功率工作,求电热丝R1的电阻值。
(2)如果加热仓内冷水的温度为20℃,用最大运行功率工作,经过5min36s,水沸腾产生蒸气,求加热仓中水的体积。[c水=4.2×103J/(kg•℃)。ρ水=1×103kg/m3,电热丝R1产生的热量全部被水吸收。环境为标准大气压]
(3)当滑片移到最右端时,气雾调节器R2的阻值为990Ω,加湿器以最低气雾量工作,求此时电热丝R1的电功率是多少瓦?

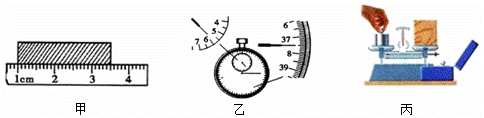

如图是小明物理实验时,使用的一些工具。
(1)图甲测定橡皮的长度,所用刻度尺的分度值是________cm,橡皮的长度是________cm。
(2)图乙是用停表测量校运会上男子3000m比赛成绩,从开始计时到此刻经历的时间是________min ________s。
(3)图丙是用天平测量木块质量,操作时存在的错误有________、________;

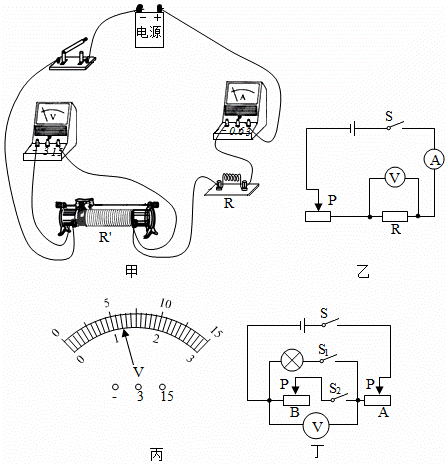

小明同学在做“用伏安法测电阻”的实验时,除了滑动变阻器的铭牌不清楚之外。其他实验器材齐全且完好,电源电压不变,电流表和电压表对电路的影响均忽略不计,以下是他的实验过程,请回答下列问题:
(1)小明连接了如图甲所示的电路测量待测电阻Rx的阻值,请指出电路连接的错误之处:________(写一种即可)。
(2)更正电路之前,小明利用甲图所示的电路来测量滑动变阻器的最大阻值:他正确调整电路后闭合开关,读出此时电压表的示数为10V,电流表的示数为0.2A,则可计算出滑动变阻器的最大阻值为________Ω。
(3)小明按照图乙所示电路图正确连接好电路后,选用了合适的量程进行了多次测量,以下是他的实验记录。
第一次:当滑动变阻器的滑片位于最左端时,读出电压表的示数为2V,计算出电源电压为________V。
第二次:当滑动变阻器的滑片位于某位置时,电流表的示数为0.58A,电压表的指针位置如图丙所示:
第三次:当滑动变阻器的滑片位于最右端时,电流表的示数为1.1A;则Rx的平均阻值为________Ω.(精确到0.1Ω)。
(4)小明同学还想用图丁所示电路“测量小灯泡电功率”,已知小灯泡的额定电压为2.5V,电源电压6V,滑动变阻器A标有“50Ω1A”、B标有“30Ω1.5A“字样。
①闭合开关S、S1,移动滑动变阻器A的滑片,使电压表示数为________V,此时小灯泡正常发光。
②闭合开关S、S2,保持滑动变阻器A的滑片不动,移动滑动变阻器B的滑片,使电压表示数为2.5V。
③保持滑动变阻器B的滑片不动,移动滑动变阻器A的滑片至阻值最大处,此时电压表示数为1V.则灯的额定功率P额=________W。
在“观察水的沸腾”的实验中,两组同学在相同的环境中,用如图甲的装置分别进行实验,并根据实验数据绘制如图乙的a、b两个图象
(1)安装器材时应按照________(选填“自上而下”或“自下而上”)的顺序进行
(2)当水沸腾时,水中产生大量的气泡,气泡内主要是________(选填“空气”、“水蒸气”)。水沸腾时,烧杯中不停地冒“白气”这些“白气”是由________形成的。
(3)由图乙可知,水的沸点为________℃.两组同学的实验中,水从开始加热到沸腾所用的时间相同,则他们所用水的质量的大小关系为ma________mb(选填“大于”、“等于”或“小于”)。
(4)实验时,从开始加热到水沸腾所用时间过长,为减少加热时间,有下列几种做法
①加大酒精灯火焰:②用初温较低的水:③增加烧杯中水量:④用初温较高的水。其中比较可行的做法是________(填入你认为可行做法的序号)
