如图所示电路中,电源电压保持不变,闭合开关S后,将滑动变阻器R2的滑片P向右移动,在此过程中( )
A.电流表A的示数变大,电压表V2示数变小
B.电流表A的示数变大,电压表V1示数变小
C.电压表V1示数变小,电压表V2示数变大
D.电压表V1示数不变,电压表V2示数变小
如图甲为一种磁悬浮地球仪,上面的地球仪内部有一个磁铁,下面的环形底座内有如图乙所示的电磁铁,下列对此地球仪说法不正确的是( )
A.地球仪利用同名磁极间相互排斥的原理工作
B.电磁铁通电前后,底座对水平面的压力相等
C.地球仪内部磁铁的下端一定是S极
D.地球仪悬浮于空中时,用手固定地球仪,增大通过电磁铁的电流底座对地面的压强不变
用图象可以表示物体的运动规律,图中用来表示物体做匀速直线运动的是( )
A. B.
C. D.
我国的水资源丰富,水能的利用,在我国得到了很好的发展。三峡水电站是我国利用水能的最大工程项目。
(1)从能量转化的角度说明水电站的工作原理是将水的________能转化为________能。

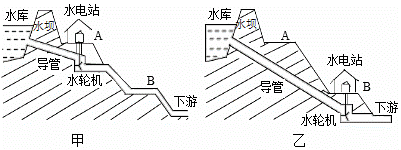

(2)建设水电站选址时,是选择甲图所示A址好还是选择乙图所示B址好?请说明理由。
如图所示,体积为500cm3的长方体木块浸没在装有水的柱形容器中,细线对木块的拉力为2N,此时水的深度为20cm.(g取10N/kg),求:
(1)水对容器底的压强;
(2)木块受到水的浮力;
(3)木块的密度;
(4)剪断细线待木块静止后,木块受到的浮力变为多少?
