难度：
使用次数：174

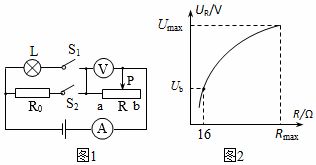

入库时间：2020-06-11如图1所示，L上标有“6V3W”字样，电流表量程为0～0.6A，电压表量程为0～15V，变阻器R的最大电阻为100Ω．只闭合S1，滑片置于a点时，变阻器连入电路中的电阻为Ra，电流表示数为Ia．只闭合S2，移动滑片，变阻器两端电压与其连入电路的电阻关系如图2所示；当滑片置于b点时，电压表示数Ub＝8V，电流表示数为Ib．已知Ra：R0＝12：5，Ia：Ib＝3：5．（灯丝电阻不随温度变化）
求：
（1）小灯泡的电阻；
（2）定值电阻R0和电源电压；
（3）在电表的示数不超过量程，灯泡两端的电压不超过额定值的情况下，只闭合S1时，计算电路消耗的总功率范围？
-
难度：
使用次数：175
入库时间：2020-06-11
小明家新装了电热水龙头，铭牌如表，求：
产品规格
220V/50Hz/2200W
防水等级
IPX4
走线方式
台上台下走线
电线要求
1.5平方铜线
电线长度
1.4m左右
弯头旋转
可360°旋转
（1）其正常工作时的电流是多少；
（2）其加热电阻丝的阻值是多少；
（3）在额定电压下工作21s，若不计热量损失，能够使多少克的水从15℃上升到35℃．[水的比热容为4.2×103J/（kg•℃）]
-
难度：
使用次数：124
入库时间：2020-06-11
指出下列测量工具使用时存在的不规范或错误：图甲中天平使用前调平衡：________；图乙中用弹簧测力计测量力：________；图丙中用温度计测量液体温度：________。
-
难度：
使用次数：123
入库时间：2020-06-11
在“测平均速度”的实验中：
（1）实验原理是________；
（2）实验中需要的测量工具有________、________；

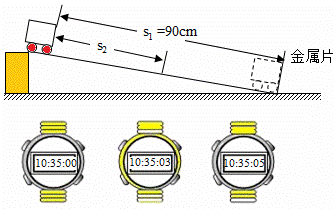

（3）某次实验的过程如图所示，图中的电子表分别表示小车在斜面顶端、中和底端不同时刻，则该次实验中小车通过全程的平均速度是________m/s，小车通过斜面下半段路程的平均速度是________m/s。
-
难度：
使用次数：50
入库时间：2020-06-11
某班物理实验小组的同学，在实验中验证阿基米德原理。

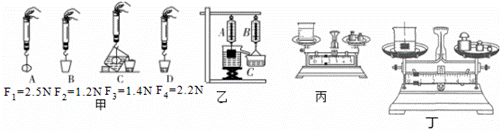

（1）方案一：小军用石块按照如图甲所示的实验步骤依次进行实验。
①由图甲可知，石块浸没在水中时，受到的浮力F浮＝________N，排开水的重力G排＝________N，发现F浮≠G排，造成这种结果的原因不可能是________（填序号）。
A．最初溢水杯中的水未装至溢水口
B．整个实验过程中，弹簧测力计都没有校零
C．步骤C中，石块浸没后，碰触到溢水杯的底部
②小军改正错误后，得到石块浸没在水中的浮力为1N，则石块密度为________kg/m3；
若将图甲C中的小石块取出，将装有溢出水的小桶放入溢水杯漂浮，忽略水的损失，则此次从溢水杯中溢出的水为________g。
（2）方案二：如图乙所示，小川同学将装满水的溢水杯放在升降台C上，用升降台来调节水杯的高度。当小川逐渐调高升降台时，发现随着重物浸入水中的体积越来越大，弹簧测力计A的示数________（选填“变大”、“变小”或“不变”），且弹簧测力计A示数的变化量________B示数的变化量（选填“大于”、“小于”或“等于”），从而证明了F浮＝G排．在这个过程中溢水杯对升降台C的压力________（选填“变大”、“变小”或“不变”）。
（3）甜甜同学认为：用天平、烧杯、水、细线也能测量出小石块的密度，主要实验步骤如下：
①如图丙所示，将烧杯中装入适量的水，置于天平上，天平平衡时的读数为m1；
②如图丁所示，接着用细线将石块拴住，使之完全浸没在上述烧杯的水中，天平平衡时的读数为m2（此时手向上拉住细线另一端，石块不接触杯壁和杯底，水不溢出）；
石块的密度表达式为ρ石＝________。
