如图所示,图中的阴影部分的面积描述相应物理量不正确的是( )
A.物体的质量 B.
物体运动的路程
C.用电器的电功率 D.
物体所受的压强
在图所示的电路中,电源电压和灯泡电阻都保持不变,当滑动变阻器的滑片P由中点向右移动时,下列判断不正确的是( )
A.电流表和电压表的示数都增大,电路总功率变大
B.电流表和电压表的示数都减小,电路总功率变小
C.电流表示数减小,电压表示数不变,变阻器功率变小
D.电流表示数减小,电压表示数变大,灯泡功率变小
如图所示,是同学们所画的几种情景下的示意图,其中不正确的是( )
A.从岸上看水中物体的光路图
B.通电螺线管周围小磁针静止时指向
C.家庭电路的部分连线情况
D.作用在杠杆上动力F的力臂L
阅读短文,回答问题:
汽车防冻液
汽车在行驶时,发动机的温度会升得很高。为了确保安全,可用水循环进行冷却。实际上,水中往往还要加入不易挥发的防冻液(原液),加入防冻液后的混合液冬天不容易凝固,长时间开车也不容易沸腾。
有关资料表明,防冻液与水按不同的比例混合,混合液的凝固点、沸点不同,具体数值参见下表(表中防冻液含量是指防冻液在混合液中所占体积的百分比)。
防冻液含量/% | 30 | 40 | 50 | 60 | 70 | 80 | 90 |
混合液的凝固点/℃ | ﹣17 | ﹣28 | ﹣37 | ﹣49 | ﹣48 | ﹣46 | ﹣28 |
混合液的沸点/℃ | 103 | 104 | 107 | 111 | 117 | 124 | 141 |
在给汽车水箱中加防冻液时,宜使混合液的凝固点比本地常年最低气温低10~15℃.考虑到混合液比热容的减小会影响散热效果,因此,混合液中防冻液的含量不宜过高。
(1)汽车发动机用水来冷却,这是因为水的________较大。
(2)若某地常年最低气温为﹣15℃,对该地区汽车来说,在下列不同防冻液含量的混合液中,宜选________。
A.30% B.40% C.60% D.90%

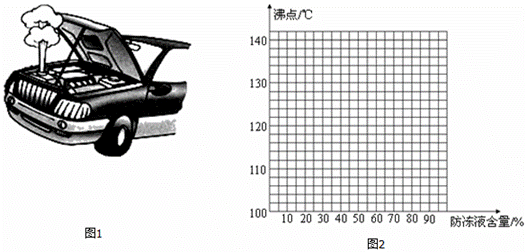

(3)请在图2中作出混合液沸点与防冻液含量的关系图象;由图象可以推知,防冻液的含量达到75%时,混合液的沸点大约是________℃。
“一切民族英雄都是中华民族的脊梁。”清明节人们到英雄山扫墓,铭记历史、缅怀英烈。如图所示,位于英雄山山巅的革命烈士纪念塔,通高约34米,由塔身和水平基座两部分组成,塔身平面东西长约10米,南北宽约6米,采用乳白色花岗岩砌成,高耸入云。已知该花岗岩的密度为2.6×103kg/m3,塔身花岗岩体积约为60m3.取g=10N/kg。通过计算回答:
(1)革命烈士纪念塔塔身的质量是多少?
(2)纪念塔塔身对水平基座的压力是多大?
(3)纪念塔塔身对水平基座的压强是多少?
