难度：
使用次数：51

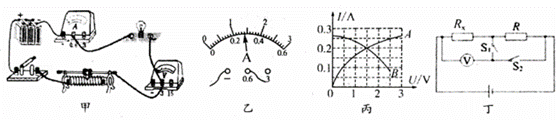

入库时间：2020-06-10在“测量小灯泡的电功率”实验中，电源电压为6V，小灯泡标有“2.5V”字样。
（1）图甲中缺一根导线，请用笔画线代替导线将电路补充完整。
（2）检查电路连接均完好后，应先断开开关，再________。
（3）闭合开关，小梦发现移动滑动变阻器滑片P，小灯泡不发光，电压表示数为零。针对电路中出现的现象的故障原因，小明提出了如下猜想：①小灯泡短路；②小灯泡灯丝断了，③滑动变阻器断路，若只有一处故障，根据现象，可以判断猜想________（填序号）是错误的。如果观察到电流表有示数，则猜想________（填序号）是正确的。
（4）故障排除后，小梦调节滑片P至某位置，小灯泡恰好正常发光时电流表示数如图乙所示，则小灯泡的额定功率为________W。
（5）物理老师收集了其他两个组的实验数据，并根据数据绘出的I﹣U图象如图丙所示，根据A图象可得出结论：灯泡实际功率随________的增大而增大；出现B图象中电流随电压的增大而减小的原因可能是________。
（6）小梦想利用阻值为R的定值电阻借助图丁电路测量一段电炉丝的电阻Rx，电源电压未知且恒定不变。请把下列实验步骤补充完整：
①只闭合开关S1，读出电压表的示数为U1；②________。电阻表达式：Rx＝________（用所测物理量符号表示）
-
难度：
使用次数：117
入库时间：2020-06-10
在“观察水的沸腾”的实验中，两组同学在相同的环境中，用如图甲的装置分别进行实验，并根据实验数据绘制如图乙的a、b两个图象
（1）安装器材时应按照________（选填“自上而下”或“自下而上”）的顺序进行
（2）当水沸腾时，水中产生大量的气泡，气泡内主要是________（选填“空气”、“水蒸气”）。水沸腾时，烧杯中不停地冒“白气”这些“白气”是由________形成的。
（3）由图乙可知，水的沸点为________℃．两组同学的实验中，水从开始加热到沸腾所用的时间相同，则他们所用水的质量的大小关系为ma________mb（选填“大于”、“等于”或“小于”）。
（4）实验时，从开始加热到水沸腾所用时间过长，为减少加热时间，有下列几种做法
①加大酒精灯火焰：②用初温较低的水：③增加烧杯中水量：④用初温较高的水。其中比较可行的做法是________（填入你认为可行做法的序号）
-
难度：
使用次数：118
入库时间：2020-06-10

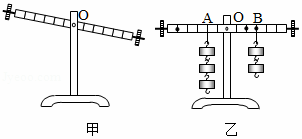

图为“探究杠杆平衡条件”的实验装置，请按要求完成下列问题：
（1）如图甲所示，为使杠杆在水平位置平衡，应将平衡螺母向________侧调节。
（2）如图乙所示，杠杆恰好处于水平平衡状态，若在B处下方再挂一个钩码，若要使杠杆在水平位置再次平衡，下列可行的操作是________（选填字母）。
A．减少一个悬挂在A处的钩码 B．增加一个悬挂在A处的钩码
C．将悬挂在A处的钩码向左移动 D．将悬挂在A处的钩码向右移动
-
难度：
使用次数：188
入库时间：2020-06-10
如图是小君同学“探究平面镜成像特点”的情景：竖立的透明玻璃板下方放一把直尺，两只相同的蜡烛A、B竖立于玻璃板两侧直尺上，以A蜡烛为成像物体。
（1）实验时不采用平面镜而采用透明玻璃板的目的是________。
（2）实验中选用两只相同的蜡烛的目的是为了比较像与物的________关系。
（3）实验中点燃蜡烛A，在水平面上无论怎样移动蜡烛B，也不能使B蜡烛与蜡烛A的像完全重合，原因是________。
（4）解决上述问题后，将点燃的蜡烛A逐渐靠近玻璃板，它的像将________（选填“变大”、“变小”或“不变”）；移去蜡烛B，在其位置上放一光屏，光屏上接收不到蜡烛A的像，说明平面镜成________（选填“虚”或“实”）像。
