难度：
使用次数：60
入库时间：2020-06-1021．如图所示，电源电压恒定，R1、R2为定值电阻，R2＝20Ω，滑动变阻器R0铭牌上标有“30Ω 1A”，开关S闭合后：
（1）将S1闭合、S2断开，滑动变阻器滑片滑到最左端后电流表示数为0.3A，电压表示数为6V，求定值电阻R1的阻值；
（2）将S1、S2断开，滑动变阻器滑到最右端后，求电流表此时的示数。
（3）若电流表的量程为0～0.6A，将S1、S2闭合，求滑动变阻器的取值范围。
-
难度：
使用次数：66
入库时间：2020-06-10

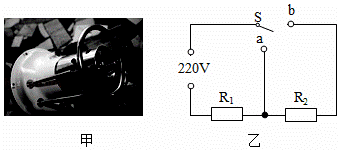

小聪和妈妈一起去商场选购了“亚米牌”全自动豆浆机。如图甲所示，豆浆机由打浆和电热两部分装置构成，中间部位的打浆装置是电动机工作带动打浆刀头，将原料进行粉碎打浆；外部是一个金属圆环形状的电热装置，电热装置的简化电路图如图乙所示，开关S可切换加热和保温两种状态，R1、R2是发热电阻，豆浆机的主要参数如下表。请解答下列问题：
型号
额定电压
打浆装置
电热装置
YA﹣B71
220V
电机功率
加热功率
保温功率
180W
1000W
242W
（1）电阻R1和R2的阻值分别为多大？
（2）某次向豆浆机中加入黄豆和清水共1.0kg，打浆2min完成后浆的初温为40℃，电热装置正常工作加热5min使该浆的温度升高到100℃，需要吸收多少热量？[该浆的比热容为4.0×103J/（kg•℃）]
（3）该豆浆机电热装置的加热效率多大？
-
难度：
使用次数：141
入库时间：2020-06-10
如图用两把刻度尺A和B侧同一物体的长度，其中A刻度尺分度值是________，用此刻度尺测出物体的长度为________cm．用B此刻度尺测出物体的长度为________cm．用________（选填“A”或“B”）刻度尺测出的结果更精确。
-
难度：
使用次数：84
入库时间：2020-06-10
图中秒表的示数是________s。
-
难度：
使用次数：143
入库时间：2020-06-10
如图所示为某些商店使用的一种台秤，它工作原理和天平工作原理相同，不过两臂长度不等，这种台秤的________、________相当于天平两个托盘，________相当于天平的砝码。
