难度：
使用次数：87
入库时间：2020-05-19如图所示，电动玩具车的遥控器有a、b 两个按键，按下按键a（相当于闭合开关
），玩具车行驶，闪光灯不发光；再按下按键b（相当于闭合开关
），车能行驶灯能发光；若只按下按键b，玩具车和闪光灯都不工作。下列电路图中符合要求的是
-
难度：
使用次数：86
入库时间：2020-05-19
中国女排凭着“不畏强敌、顽强拼搏、永不言弃”的精神，多次蝉联世界冠军。如图所示是中国女排参加2019年世界杯时的情景。下列说法正确的是
A.向上跃起扣球的运动员相对于地面是静止的
B.扣球时，手感到疼是因为力的作用是相互的
C.排球鞋底凹凸不平，是为了增大人对地面的压力
D.排球飞行到最高点时，排球具有的动能最大
-
难度：
使用次数：175
入库时间：2020-05-19
如图是一种手摇发电的手电筒。这个手电筒外壳透明，可以清晰地看到里面有一个 线圈和一个磁体。当沿图中箭头方向来回摇动时，小灯泡发光。以下说法正确的是
A.灯丝中电流方向保持不变
B.摇动时电能转化为机械能
C.该现象属于电磁感应现象
D.此装置与电动机原理相同
-
难度：
使用次数：91
入库时间：2020-05-19
如图所示，核潜艇是捍卫我国主权的战略利器。根据不同任务的要求，核潜艇需要在 水面漂浮或在不同深度处悬浮（假设海水密度保持不变）。下列说法正确的是
A.核潜艇漂浮时受到的浮力最大
B.核潜艇上浮时受到的浮力等于重力
C.核潜艇在不同深度悬浮所受浮力相等
D.核潜艇下潜时受到海水的压强不变
-
难度：
使用次数：58
入库时间：2020-05-19

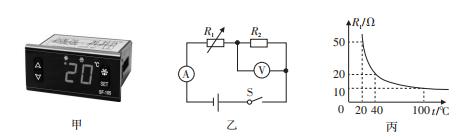

如图甲是用来控制温度的温控器，其电路原理简化图如图乙所示，电源电压恒为12 V，电流表的量程为0～0.6 A，
为10Ω的定值电阻，
为温控传感器，其电阻随温度变化的关系图象如图丙所示。下列说法中正确的是
A.环境温度升高，电流表示数变大、电压表示数变小
B.当电流表示数为0.2 A 时，环境温度为40 ℃
C.当环境温度为20 ℃时，电压表示数为10 V
D.当环境温度为20 ℃时，电路消耗的总功率为2.4 W
