如图所示,小明利用一块平面镜使此时的太阳光水平射入隧道内,请你通过作图画出平面镜,并在图中标出反射角的度数。
请在图中用笔画线代替导线将电灯、开关和插座正确接入家庭电路。
如图所示,是某同学设计的测量小车在固定斜面上运动的平均速度实验装置图。小车从带有适当刻度的斜面顶端由静止自由下滑,图中的圆圈是小车到达A,B两处时,电子时钟所显示的两个不同的时刻,则:
(1)由图可知,斜面上的刻度尺的最小分度值为 mm。
(2)该实验原理是 。
(3)在实验中,为了方便计时,应使斜面的倾角适当 (选填“大”或“小”)一些。
(4)由图可知:小车在A,B两点间运动的平均速度为 m/s。
在测量“小灯泡的额定功率”的实验中,实验室提供的实验器材有:
A.电源(电压为4.5V),
B.电流表A1(量程为0﹣0.6A,电阻为0.5Ω)
C.电流表A2(量程为0﹣3A,电阻为0.2Ω)
D.电压表V1(量程为3V,内阻为3kΩ)
E.电压表V2(量程为15V,内阻为1kΩ)
F.滑动变阻器R(阻值0﹣10Ω)
G.定值电阻R0=800Ω
H.待测小灯泡L(额定电压为3.8V,额定功率大约是1.2W)
I.开关S一个,导线若干
实验要求:既要保证电路安全,又要提高测量精确度;为了减小系统误差,测量时电表示数应大于量程的三分之一。则
(1)根据实验要求,电流表应选 ,电压表应选 (选填器材前的字母代号)。

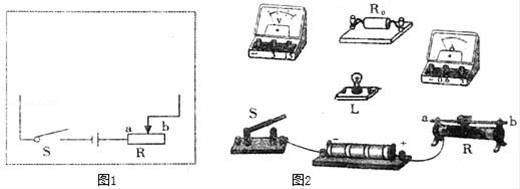

(2)根据实验要求,在虚线方框内画出实验电路图(其中部分电路已画出)。
(3)根据实验电路图,请用笔画线代替导线,将实验器材连接起来使之成为实验电路(其中部分导线已连接好)。
(4)在闭合开关前,滑动变阻器的滑片应滑到 端(选填实物图中“a”或“b”);正确连接实验电路后,开关试触时,发现灯泡不亮,电流表无示数,电压表有示数,仔细检查电路各部分均接触良好,其原因可能是 。
步行是一种简易方便的健身运动,人正常步行时,步距(指步行一步的距离)变化不大,步距还可作为身体上的一把“尺子”。小东测出自己的步距为0.5m,他正常步行1min走了180步。小东根据自己的腿长和步距画出了如图所示的步行示意图,对步行时重心的变化进行了分析,当两脚一前一后着地时重心降低,而单脚着地迈步时重心升高,因此每走一步都要克服重力做功。
(已知小东的腿长是65cm,质量是50kg)(g取10N/kg)求:
(1)小东正常步行的速度是多少?
(2)小东每走一步克服重力所做的功是多少?
(3)小东正常步行克服重力做功的功率是多少?
