请标出图中小磁针的N极。

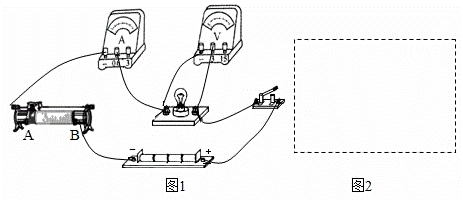

图1是测量额定电压为3.8V的小灯泡的电功率的实物电路图,小灯泡的电阻约为10Ω。
(1)请在图2的虚线框内画出与实物图对应的电路图。
(2)实物电路中连接不合理的是 。开关闭合前,滑动变阻器滑片应置于 (选填“A”或“B”)端,目的是
(3)调节滑动变阻器,分别读出电流表和电压表的示数,记录如下表:
实验次数 | l | 2 | 3 | 4 |
电压U/V | 2.5 | 3.0 | 3.8 | 4.5 |
电流I/A | 0.33 | 0.36 | 0.40 | 0.44 |
灯泡亮度 | 逐渐变亮 |
小灯泡的额定功率为 W.小灯泡逐渐变亮的原因是实际功率逐渐 (选填“变大”、“变小”或“不变”)。

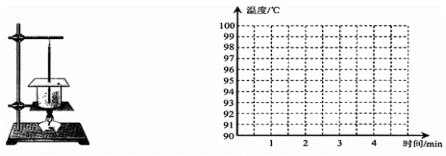

如图是“探究水沸腾时温度变化特点”的实验装置。
(1)实验中使用的温度计是利用液体 的性质制成的。
(2)从水温达到90℃开始,每隔0.5min记录一次水的温度,数据记录如表。请在图中绘制出水温随时间变化的图象。
时间/min | 0 | 0.5 | 1.0 | 1.5 | 2.0 | 2.5 | 3.0 | 3.5 |
温度/℃ | 90 | 92 | 94 | 96 | 98 | 98 | 98 | 98 |
(3)实验测得水的沸点是 ,原因是当地大气压 (选填“高于”、“低于”或“等于”)一个标准大气压。实验得到的结论是: 。
(4)用酒精灯给水加热是利用 的方式改变水的内能。100g的水温度由90℃上升到98℃吸收的热量是 J[水的比热容c水=4.2×103J/(kg•℃)]。
为安全起见,妈妈为小明买了一块浮板辅助练习游泳。妈妈认为浮板能漂在水面上是因为它轻,小明认为妈妈的说法不对,科学的说法是因为浮板的密度比水的密度小。为验证自己的说法,小明设计了如下实验:
(1)找一根轻质均匀木棍、细绳质量忽略不计和一块标有“净重115g”字样的新肥皂,用如图所示的方法进行测量。测量时,使木棍在 位置平衡,记下A、B的位置,用刻度尺测出OA=10cm,OB=40cm,则浮板的质量为 kg。
(2)把浮板压入装满水的桶中刚好浸没,用塑料袋质量忽略不计收集溢出的水,用1所述方法测得溢出水的质量为4.6kg,则浮板的体积为 m3,密度为 kg/m3;小明用此浮板游泳时浮板受到的最大浮力为 N,方向为 。
(3)根据这个实验结果,妈妈说原来用密度比水小的材料制成的物体才能漂浮在水上,这种说法 (选填“正确”或“不正确”)。请举例说明 。
如图是小王同学在参加学校运动会200m比赛时的情景。他跑步时对地面的压力为500N,鞋子与地面的接触面积为80cm2,跑完全程用时32s。求:
(1)他跑完全程的平均速度;
(2)他跑步时对地面的压强:
(3)若一只鞋子的质量为150g,跑步过程中鞋子离地面的高度均为20cm,脚落地一次重力对鞋子做的功。
