入库时间：2020-04-07阅读短文，回答问题
胡克定律
弹力的大小和形变的大小有关系，形变越大，弹力也越大，形变消失，弹力就随着消失。对于拉伸（或压缩）形变来说，伸长（或缩短）的长度越大，产生的弹力就越大。把一个物体挂在弹簧上，物体越重，把弹簧拉得越长，弹簧的拉力也越大。物体发生弯曲时产生的形变叫做弯曲形变。对于弯曲形变来说，弯曲得越厉害，产生的弹力就越大。例如，把弓拉得越满，箭就射得越远；把物体放在支持物上，物体越重，支持物弯曲得越厉害，支持力就越大。
在金属丝的下面挂一个横杆，用力扭这个横杆，金属丝就发生形变，这种形变叫扭转形变。放开手，发生扭转形变的金属丝产生的弹力会把横杆扭回来。金属丝扭转角度越大，弹力就越大。
定量的研究各种形变中弹力和形变的关系比较复杂，我们经常遇到的是弹簧的拉伸（或压缩）形变。实验表明：弹簧弹力的大小F和弹簧伸长（或缩短）的长度x成正比。写成公式就是F＝kx，其中k是比例常数，叫做弹簧的劲度系数，在数值上等于弹簧伸长（或缩短）单位长度时的弹力。劲度系数跟弹簧的长度、材料、粗细等都有关系。弹簧丝粗的硬弹簧比弹簧丝细的软弹簧劲度系数大。对于直杆和线的拉伸（或压缩）形变，也有上述比例关系。这个规律是英国科学家胡克发现的，叫做胡克定律。
胡克定律有它的适用范围。物体形变过大，超出一定的限度，上述比例关系不再用，这时即使撒去外力，物体也不能完全恢复原状。这个限度叫做弹性限度。胡克定律在弹性限度内适用。弹性限度内的形变叫做弹性形变。
（1）弹簧测力计的工作原理遵从 定律。当用弹簧测力计测物体重力时弹簧的形变主要
是（选填“拉伸形变”、“弯曲形变”或“扭转形变”）。
（2）使用弹簧测力计时注意不能超过它的量程，是为了避免超过弹簧的 。
（3）弹簧的 在数值上等于弹簧伸长（或缩短）单位长度时的弹力，它与受力大小
（选填“有关”或“无关”），它的单位是 （选填“N/m”、“N/m2”或“N•m”）。
-
难度：
使用次数：55
入库时间：2020-04-07
阅读短文，回答问题
电水壶

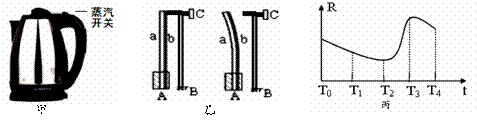

电水壶如图甲所示，它的工作原理是：接通电源，水温上升到100℃开始沸腾，水蒸气使双金属片变形推动蒸汽开关，使电水壶在水烧开后自动断电（下次烧水需重新闭合蒸汽开关）．如蒸汽开关失效，壶内的水会被烧干，发热元件温度急剧上升，发热盘底部也有一个双金属片开关，会因热传导作用温度急剧上升，断开电源．
图乙是双金属片开关原理图，A为双金属片，由两层不同金属粘合而成，受热时二者膨胀的快慢不同．未通电或低于预定温度时，双金属片A和静片B上的触点接通，发热盘工作，当温度达到预定温度时，双金属片向左弯曲（温度越高，弯曲程度越大），电路断开．C是调节旋钮，调节它可改变双金属片与静片弹性接触的力度.
现在很多高档的电热水壶采用了PTC加热元件．图丙是PTC材料的电阻随温度变化的关系图像．使用PTC加热元件，可防止因干烧出现着火危险．PTC加热元件的自动控制温度性能是绝对可靠的，它靠PTC的电阻变化控制温度，不是依靠触点控制。
（1）从安全用电考虑，电水壶金属外壳选用_______（两/三）线插头。
（2）为保证安全，电水壶蒸汽开关与双金属片开关应______（串联/并联）连接。
（3）关于图甲电水壶中的双金属片，下列说法正确的是______。
A．双金属片受热时，金属层a比b膨胀快
B．调节旋钮C，使静片B向左弯曲，双金属片断开的温度值升高
C．蒸汽开关与发热盘底部的双金属片开关总是同时断开
D．双金属片触点频繁通断电，容易烧接在一起，水一定被烧干
（4）PTC电水壶通电后发热盘的最终温度范围应在______。
A．T0~T1 B．T1~T2 C．T2~T3 D．T3~T4
（5）PTC电水壶通电后，PTC发热材料功率随时间变化的图像是______。
A.
B.
C.
D.
