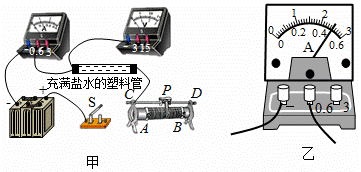

为了用伏安法测定盐水的电阻,小忠同学选取一段塑料管,将其充满某种浓度的盐水,两端用金属塞(焊有接线柱)堵住管口,接在如图甲所示的部分电路中.
(1)实验的原理是_____________.(用公式表示)
(2)图甲中还有两处导线未画出,请在图中补画完整.已知电源电压为6V;要求滑动变阻器的滑片P向右移动时接入电路的电阻变大__________.
(3)某次测量时电压表的示数为5.0V,电流表的示数如图乙所示,其读数为________A,则测得盐水的电阻为__________Ω.
某实验小组的同学进行电磁学实验.
(1)在如图甲所示的实验中,当闭合开关后,可观察到磁场中金属棒ab在导轨上运动,该实验中的能量转化情况与________(选填“电动机”或“发电机”)一致.
(2)在图乙所示的实验中,闭合开关,保持蹄形磁体不动,若使金属棒ab沿________(选填“竖直”或“水平”)方向运动,则灵敏电流计的指针将发生偏转.
为保障残障人土通行安全和便利,有关部门要求公共场所配套无障碍设施。如图为一种残疾人专用通道(相当于斜面),长12m、高1.5m。某人乘坐电动轮椅在此通道上沿直线匀速向上行驶至水平台面,用时10s。人和电动轮椅的总质量为96kg。求:
(1)电动轮椅沿通道运动的速度是多少?
(2)此人乘坐轮椅静止在水平台面时,轮胎与台面的的总接触面积为30cm2,则台面受到的压强是多大?
(3)上行过程中,若该电动轮椅上坡时牵引力的功率为200W,则该通道的机械效率是多少?

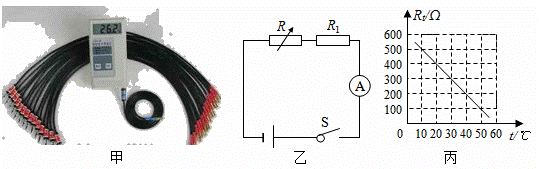

图甲是一种电子测温仪,图乙是其内部简化电路图。测温仪探头内有一热敏电阻Rt,其阻值随温度变化关系如图丙所示。R为阻值可调的电阻箱,其最大电阻为200Ω,允许通过的最大电流为0.3A。电流表的量程为0~0.02A,电源电压恒为6V。求
(1)某次测试时,将电阻箱的阻值调到200Ω,发现电流表示数为0.01A,此时环境温度是多少?电路的总功率是多少?
(2)若环境温度为40℃,为保证电流表安全,电阻箱允许的阻值调节范围是多少?
实验室常用蜡烛完成以下光学实验

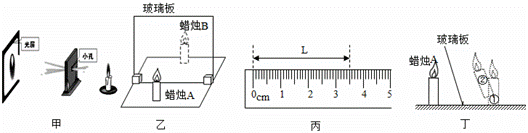

(1)如图甲为小孔成像示意图,小孔成像的原理是 。
(2)利用如图乙装置探究“平面镜成像的特点”:在水平桌面上铺一张白纸,再将玻璃板竖立在白纸上,把一支点燃的蜡烛A放在玻璃板前面,再拿一支外形完全相同但不点燃的蜡烛B竖立在玻璃板后面移动,直到看上去它跟蜡烛A的像完全重合。
(a)把光屏放在玻璃板后,无论如何移动,都不能承接到蜡烛A的像,说明平面镜所成的像是
像。
(b)如图丙是小王某次测量蜡烛A到平面镜的距离L为 cm;将蜡烛靠近玻璃板,像的大小将 。(选填“变大”、“变小”或“不变”)
(c)若将玻璃板向左倾斜,如图丁所示,观察到蜡烛A的像的大致位置在图中的 (选填“①”或“②”)处。

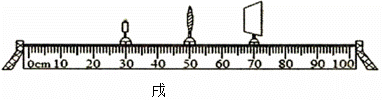

(3)如图戊为探究凸透镜成像规律的实验装置。当蜡烛、凸透镜和光屏处于如图示位置时,可在光屏上得到淸晰的像。保持凸透镜位置不变,将蜡烛向 移动到35cm刻度线处,此时可将光屏向 (选填“左”或“右”)移动适当距离能再次得到清晰的倒立、 的实像;若不移动光屏,可在烛焰和透镜之间放置一个适当的 透镜(选填“凸”或“凹”)也能在光屏上得到一个清晰的像。
