如图,在电路中的圆圈内填上电压表或电流表的符号,使R1、R2并联连接.
如图, 画出条形磁体N 极发出的一条磁感线及其方向、标出小磁针的S 极。

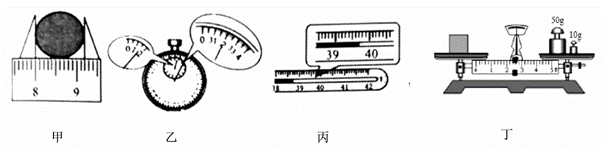

(1)如图甲所示所测圆柱体的直径为______cm;。如图乙所示的时间为________s;
(2)图丙中体温计示数是________℃;图丁所示小金属块的质量为:_____g;。
如图所示,电能表的示数为 kW·h;电阻箱的示数为 Ω。

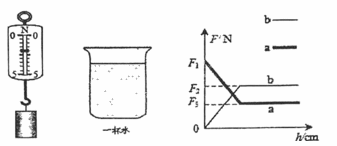

小吴利用如图甲所示的器材“探究浮力的大小跟物体浸入液体的体积是否有关”。
(1)如图所示,小吴用弹簧测力计测出物块重,并把它慢慢放入烧杯内的水中。
(2)根据测力计的示数,小吴绘制了弹簧测力计对物块的拉力和物块所受浮力随浸入水的深度变化的图象。小吴分析图象可知:
①图线 _____________ (选填"a”或“b”)是描述物块所受浮力随浸入水的深度变化的图象;
②如果物块完全浸没在水中后测力计的示数为0.7N,则F1=___________N、F2=_______N、F3=____N.
③由图像可以得出结论:浮力的大小跟物体浸入液体的深度_________(选填“有关”或“无关”)。
(3)如果将水换成盐水再次进行实验(已知ρ盐水>ρ水),则F2’_______F2 (选填“大于”、“小于”或“等于” )。
