在图甲所示的电路中,当滑片 P 由 b 移到 a 的过程中,定值电阻 R1 两端的电压与滑动变阻器 接入电路的电阻 R2 的变化情况如图乙所示。下列说法正确的是
A. 电阻 R1 的阻值为 20Ω
B. 滑片 P 移到 b 端时,R2 两端的电压为 6V
C. 滑片 P 移到 a 端时,R2 的电流为 0.1A
D. 当滑片 P 移到中点时,通过 R1 的电流为 0.3A
如图所示为“探究滑动摩擦力的大小与什么因素有关”的实验。
(1)三次实验中用弹簧测力计水平匀速拉动木块A,分别读出弹簧测力计的示数为F1、F2和F3,其中最大的是_____________。
(2)比较甲、乙两次实验,得出的结论是:___________。
(3)在丙图中,匀速拉动时弹簧测力计示数F3为1.6N,若弹簧测力计示数增大到2N,此时木块A所受滑动摩擦力为________N。
小李同学想测出盐水的密度ρ盐水,他手边只有:一个已经调好的弹簧测力计、一段细线、一个立方体金属块(金属块的密度ρ已知)、一个装有适量盐水的烧杯。小李同学用这些实验器材按照下面的步骤进行实验。
(1)将立方体金属块用细线系好,挂在弹簧测力计下,测出金属块受到的重力G;
(2)将弹簧测力计吊着的金属块浸没盐水中且不接触烧杯,记录测力计的示数F
根据以上实验数据和已知条件完成下列填空:
金属块体积是_____,金属块受到的浮力等于____,盐水的密度ρ盐水=_____________。

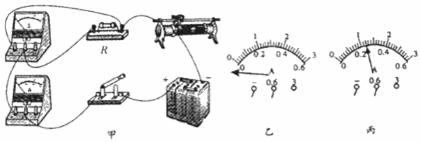

如图甲所示,是用伏安法测定电阻的实验装置.
(1)闭合开关前滑动变阻器滑片的位置如图甲所示,这是_____(选填“合理”或“不合理”)的;
(2)如果闭合开关后发现,电流表指针向左偏转(如图乙所示),产生故障的原因可能是_____,排除故障后,调节滑动变阻器滑片的位置,当电压表的示数为2.4V 时,电流表的示数如图丙所示为_____A,则被测电阻的阻值为_____Ω.
歼20是由成都飞机设计研究所设计、成都飞机工业公司制造的中国第五代隐身重型歼击机。由网络查询得到下列数据:
空载质量 | 最大飞行速度 | 作战半径 | 最大飞行高度 |
17吨 | 2.8马赫 | 2200千米 | 18500米 |
其中,最大飞行速度2.8马赫,表示歼20的最大飞行速度是空气中声速的2.8倍。 (1)若空气中声速取340m/s.求歼20以2马赫的速度飞行10min运动的路程。 (2)如图所示.空载的歼20停在水平地面.若轮胎与地面接触的总面积为0.4m2,求地面受到的压强。(g取10N/kg)
