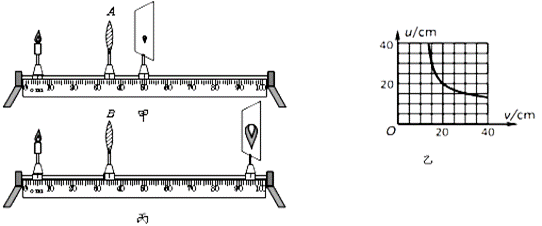

(2018湖北黄石)在探究凸透镜成像规律时,如图甲所示,将A凸透镜固定在光具座上35cm刻线处,将点燃的蜡烛放置在光具座上5cm刻线处,移动光屏,使烛焰在光屏上成清晰的像,由A凸透镜成像中物距和像距的变化关系画出图像如图乙所示;接着他保持蜡烛的位置不变,将凸透镜A换为凸透镜B并保持位置不变,移动光屏,使烛焰在光屏上成清晰的像,如图丙所示.
(1)请根据上述实验现象和凸透镜成像规律判断:凸透镜A的焦距是 cm,凸透镜A的焦距 凸透镜B的焦距(选填“大于”、“小于”或“等于”).
(2)在甲图中,保持凸透镜不动,把蜡烛向右移动5cm,要想在光屏上再次得到清晰的像,应该把光屏向______(选填“左”、“右”)移动一段距离,像将______(选填“变大”、“变小”或“不变”).
(3)图丙所示的实验现象可以说明_______的成像特点(选填“照相机”、“幻灯机”或“放大镜”);若将远视眼镜放在蜡烛与凸透镜之间,光屏上原来清晰的像变模糊了,若保持凸透镜和光屏的位置不动,应使蜡烛________(选填“靠近”、“远离”)凸透镜,则又能在光屏上看到蜡烛清晰的像.
(2018•聊城)根据入射光线和折射光线,在图中虚线框内画出适当类型的透镜。

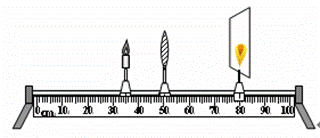

(2020辽宁抚顺模拟)用如图所示装置探究凸透镜成像规律,图中凸透镜的焦距为 cm。实验中,小明移动蜡烛,观察到光屏上呈现清晰缩小的像,此像是 (实/虚)像。继续移动蜡烛发现,在光屏上可以成放大的像,说明物体通过凸透镜成像的性质与 有关。
(2020江苏泗洪模拟)将点燃的蜡烛和光屏放置在光具座上,再将焦距为30cm的凸透镜甲放置在蜡烛和屏之间适当位置,在屏上得到清晰的缩小实像;在透镜甲位置上换上焦距为20cm的凸透镜乙,不改变蜡烛位置,将光屏 (选填“靠近”或“远离”)透镜适当距离,就可以再光屏上得到清晰的 (选填“放大”“缩小”或“等大”)实像。
(2020佳木斯模拟)当蜡烛、凸透镜、光屏在如图所示的位置时,蜡烛的像在光屏上依稀可见(如图),.则下列结论正确的是 ( )
A.物距u=45cm B.像距v=80cm
C.凸透镜焦距f一定是10cm D.凸透镜焦距f在7.5cm——15cm之间
