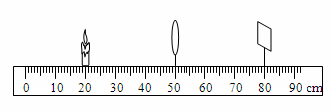

(2019山东临沂)在“探究凸透镜成像特点”的实验中,将凸透镜固定在光具座上50cm刻度线处不动,移动蜡烛和光屏至如图所示位置时,光屏上承接到清晰的像。
(1)该凸透镜的焦距为______cm。
(2)将远视眼镜的镜片放在蜡烛和透镜之间适当位置,此时应将光屏向______(选填“左”或“右”)移动,才能再次承接到清晰的像。
(3)取走镜片,将蜡烛向左移动一段距离后,应将光屏移至______(选填序号)范围内才能承接到清晰的像。
A.50~65cm B .65~80cm C .80~95cm
(4)将蜡烛移到37cm刻度线上,观察到的像是_____(选填“倒立”或“正立”)的。

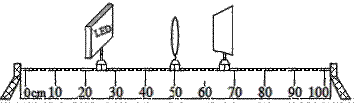

(2019山西)在“探究凸透镜成像的规律”实验中:
(1)小明将LED灯、焦距为10cm的凸透镜和光屏依次放在光具座上,通过调节使三者中心在______。接着,小明调节LED灯、凸透镜至如图所示的位置,移动光屏,会在光屏上得到倒立、______(选填“放大”“缩小”或“等大”)的实像。
(2)把焦距10cm的凸透镜换成焦距更小的凸透镜,光屏上原来清晰的像变模糊了。若不改变凸透镜和光屏的位置,要使光屏上再次得到清晰的像,你采取的具体办法是______。
(3)小明选择LED灯替代平时常用的蜡烛做实验,优点是______(写出一条即可)。
(2019内蒙古通辽)如图所示,一束光线经凹透镜折射后,射向与凹透镜主光轴平行的
平面镜上,请画出:
(1)射向凹透镜的入射光线;
(2)经平面镜的反射光线。
(2019山东省东营)根据入射光线和折射光线,请在图中的虚线框内画出适当类型的透镜。

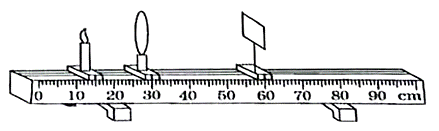

(2018贵州黔东南)小体用如图所示实验装置来探究凸透镜的成像规律,用到的光具座足够长.
(1)如图所示,依次放置好蜡烛、凸透镜、光屏并将它们调整好后,点燃蜡烛,无论怎样移动光屏,光屏上都没出现烛焰的像,但取掉光屏,在放光屏侧通过凸透镜可以看到烛焰的像,则此凸透镜的焦距________(选填“大于”、 “等于”或“小于”) 15cm.看到的像是_________(选填“虚” 或“实”)像.
(2)将蜡烛移至零刻度处,凸透镜位置不变,当把光屏放到如图所示位置时,在光屏上看到了烛焰模糊的像,当把光屏向________(选填“靠近”或“远离”)凸透镜的方向移动,在光屏上可以看到烛焰________(选填 “放大”、“等大”或“缩小”)的清晰像,在看到清晰像后,保持蜡烛和光屏的位置不变,将凸透镜向________( 选填“靠近”或“远离”)光屏的方向移动,在光屏上可以再次看到烛焰_________( 选填“放大”、“等大”或“缩小”)的清晰像.
