已知R1∶R2=2∶3,将它们接在如右图所示电源电压为12V的电路中,闭合S则通过它们的电流之比及它们两端的电压之比是( )
A.I1∶I2 =3∶2 U1∶U2 =1∶1 B.I1∶I2 =3∶2 U1∶U2 =3∶2
C.I1∶I2 =2∶3 U1∶U2 =1∶1 D.I1∶I2 =1∶1 U1∶U2 =2∶3
如图所示,电源电压保持不变,开关S闭合后,灯L1和L2都正常发光,甲、乙两个电表示数之比为4:3.此时灯L1和L2的电阻之比为( )
A.1:3 B.3:1 C.3:4 D.4:3

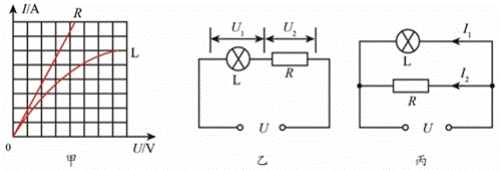

甲图是灯泡L和定值电阻R的I﹣U图象,将L和R先后以乙图和丙图两种方式连在同电源上,若乙图中U1:U2=m,丙图中,I1:I2=n,则下述正确的是( )
A.m=n B.m>n C.m<n D.mn=1

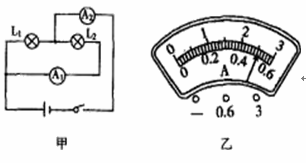

如图甲所示电路,开关闭合后两电流表的指针指在同一位置,两表的示数如图乙所示,则L1灯的电流为 A,两灯电阻之比为 R1:R2 .
如图甲所示的电路中,电源电压恒定不变,图乙是小灯泡L和定值电阻R1的电流与电压关系的图象。当只闭合S1、S2时,电压表示数为2V;当只闭合S2、S3时,电压表示数为4V.则电源电压U= V,R2= Ω。
