入库时间：2020-03-09在探究杠杆平衡条件的实验中：
(1)小明把杠杆支在支架上，若杠杆左端下沉，可调节左端的平衡螺母向____端移动，使杠杆在水平位置平衡．

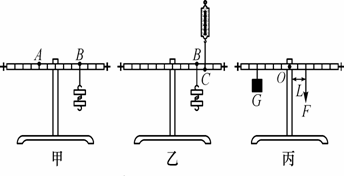

(2)如图甲所示，在杠杆右侧B处挂两个相同的钩码，要使杠杆仍在水平位置平衡，应在杠杆左侧A处挂____个相同的钩码．
(3)如图乙所示，用弹簧测力计在C处竖直向上拉，当弹簧测力计逐渐向右倾斜时，杠杆仍然在水平位置平衡，弹簧测力计的示数_________(填“变大”“不变”或“变小”)，原因是__ __．
(4)探究过程中，如图丙在杠杆左端某一固定位置挂一个重力G＝2.5 N的物体，在杠杆右端不同位置处施加不同的竖直向下的力F，保证杠杆处于平衡状态．根据多次测量的F、L数据，画出F和
的图线如图丁，由图丁可得出杠杆平衡的条件是F与L成__ __，根据杠杆平衡条件，可求出重力G的力臂是____m. -
难度：
使用次数：67
入库时间：2020-03-09
如图所示，A为直立固定的水管，底部活塞B与水管接触良好且无摩擦，其中装入适量的水，水不会流出，活塞与水管壁间没有摩擦。活塞通过竖直硬杆与轻质杠杆OCD的C点相连，O为杠杆的固定转轴。一个滑轮组，其自由端与杠杆的D点相连。滑轮组下面挂着一个重为G的物体E。当水对活塞的压强为4×103Pa时，杠杆在水平位置平衡。已知OC:CD=1:2,活塞B的横截面积为30cm2,活塞与硬杆总重为3N。动滑轮自重为2N。不计绳重和摩擦。求：（1）容器中水受到的重力
；（2）物体E的质量。（g=10N/kg）
-
难度：
使用次数：93
入库时间：2020-03-09

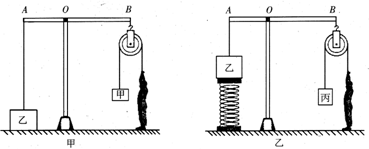

如图甲所示装置中，物体甲重G甲=150 N，动滑轮重G轮=50 N，人重G人=650 N．轻杆AB可以绕0点转动，且OA:OB=5:9．不计轴摩擦和绳重，当轻杆AB在水平位置时，整个装置处于平衡状态，地面对物体乙的支持力为F1=210 N．求：
(1)物体乙受到的重力G乙；
（2）用物体丙替换物体甲，并在物体乙的下方连接一个弹簧，如图乙所示，当轻杆AB在水平位置时，整个装置处于平衡状态，弹簧对物体乙的作用力为F2=780 N．此时地面对人的支持力F3
