如图所示,一重为G的均匀杠杆,可绕O点上下转动,若让杠杆静止在图示位置,请画出作用在A点的最小作用力及杠杆所受重力的示意图.
如图所示为钓鱼竿钓鱼的示意图,O为支点,请画出F1、F2的力臂L1和L2.
如图所示,杠杆OA在动力F1作用下处于静止状态,请你画出阻力F2及阻力臂L2.
在图中画出力F对支点O的力臂。

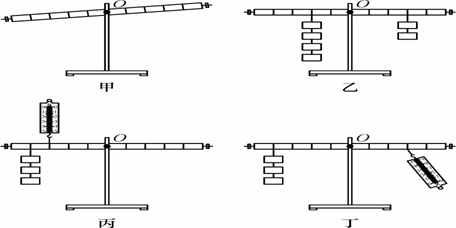

如图所示是小李和小王利用刻度均匀的轻质杠杆探究“杠杆平衡条件”的实验装置.
(1)实验前没挂钩码时,杠杆静止的位置如图甲所示,此时应将螺母向____调节,使杠杆在水平位置平衡.
(2)杠杆平衡后,小李在左右两侧分别挂上钩码,如图乙所示,杠杆的____端会下沉,要使杠杆重新在水平位置平衡,在不改变钩码悬挂点的位置和较少钩码的前提下,只需将左侧的钩码去掉____个即可.
(3)小李和小王又分别设计了两种实验方案,小李的方案如图丙所示,小王的方案如图丁所示.你认为____的实验方案更好,请说明你的理由__ __.
(4)实验中小王发现:如果在杠杆的O点用弹簧测力计施加一个向上的力,这个力在探究实验时是否影响到杠杆的平衡?请说明理由__ __.

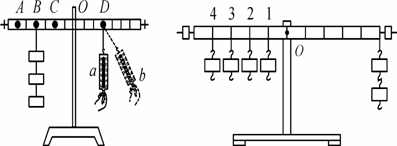

(5)如图戊所示,若不在D点挂钩码,改用弹簧测力计在D点向下拉杠杆,使杠杆仍在水平位置平衡,当测力计从a位置转到b位置时,其示数大小将__ __.
戊 己
(6)小明组在实验中,发现用如图己装置的方式悬挂钩码,杠杆也能水平平衡(杠杆上每格等距),但老师建议同学们不宜采用这种方式,主要是因为__ _(填字母).
A.一个人无法独立操作 B.力臂与杠杆不重合
C.力和力臂数目过多,不易得出结论 D.杠杆受力不平衡
