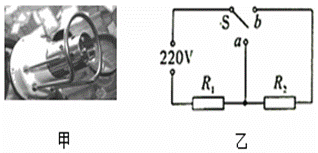

入库时间：2020-03-05如图甲所示的九阳豆浆机，由打浆和电热两部分装置构成。中间部位的打浆装置是电动机工作带动打浆刀头，将原料进行粉碎打浆；外部是一个金属圆环形状的电热装置，电热装置的简化电路图如图乙所示，开关S可切换加热和保温两种状态，R1、R2是发热电阻，豆浆机的主要参数如下表。请解答下列问题：
型号
额定电压
打浆装置
电热装置
JYP﹣P11S
220V
电机功率
加热功率
保温功率
180W
1000W
242W
（1）某次向豆浆机中加入黄豆和清水共1.0kg，打浆完成后浆的初温为40℃，加热该浆使其温度升高到100℃，需要吸收多少热量？[设该浆的比热容为4.0×103J/（kg•℃）]
（2）电阻R1和R2的阻值分别为多大？
（3）该九阳豆浆机同时处于打浆和加热时，正常工作lmin所消耗电能为多大？
-
难度：
使用次数：92
入库时间：2020-03-05
容积为1L的某品牌电热水壶如图甲所示，其加热功率为1000W，保温时功率为121W，简化电路如图乙所示，S为加热和保温自动转换开关，在一个标准大气压下，该电热壶正常工作，将一壶初温为20℃的水烧开，此过程中电热壶的效率为70%．[c水=4.2×103J/（kg•℃）]求：
（1）电阻R2的阻值；
（2）在此过程中，水吸收的热量；
（3）烧开一壶水，需要的加热时间。
-
难度：
使用次数：190
入库时间：2020-03-05

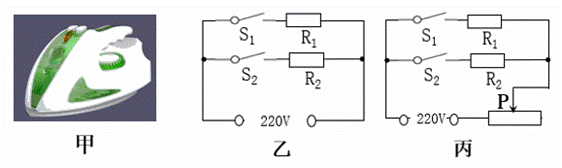

图甲是某家用电熨斗。电路原理如图乙，R1、R2为发热体，R1的阻值为110Ω，通过S1、S2实现温度控制。电源电压为电熨斗的额定电压220V，电熨斗消耗的最大功率为660W。
（1）只闭合S1，求通过R1的电流；
（2）只闭合S2，求R2在60s内产生的热量；
（3）为适应更多衣料，小明对电路做了改造（如图丙）。当电熨斗控制开关S1、S2处于原低温工作状态不变时，移动滑片P，相应发热体的功率可在原功率的25%~100%之间变化。求滑动变阻器最大阻值至少为多少？
