入库时间：2020-03-04如图所示，电源电压保持不变，小灯泡L1、L2分别标有“6V 3W”和“6V 6W”的字样，滑动变阻器R的阻值变化范围为0～12Ω，当S1、S2和S3都闭合，滑动变阻器的滑片滑到a端时，两灯都正常发光．不考虑温度对灯泡电阻的影响，则（ ）
A．电源电压为12 V
B．两灯都正常发光时电流表的示数为3A
C．整个电路的最小功率2.25W
D．整个电路的最大功率9 W
-
难度：
使用次数：120
入库时间：2020-03-04

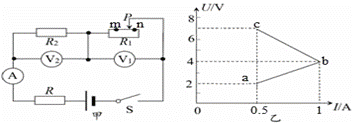

如图甲所示，电源电压保持不变，闭合开关S，滑动变阻器的滑片P从n点滑到m点的过程中，两电压表示数随电流变化的图象如图乙所示，下列叙述正确的是（ ）
A．图乙中ab是表示电压表V1的示数随电流变化的图象
B．R2的阻值为4Ω
C．滑片从n点滑到m点的过程中，电源消耗的最大功率是10W
D．滑片在n点时，5s内电阻R消耗的电能是5J
-
难度：
使用次数：54
入库时间：2020-03-04
如图所示的电路，电源电压恒为9V，电压表量程为0～6V，滑动变阻器R的规格为30Ω 1A”，灯泡L标有“6V 3W“字样。闭合开关S，滑动变阻器的滑片P移动时，要求两电表示数均不超过所选量程，灯泡两端的电压不超过额定值，不考虑灯丝电阻变化，在全部满足以上条件的情况下，电流表的量程应选 最恰当（选填“0～0.6A”或“0﹣3A“），滑动变阻器接人电路中的最小阻值应为 Ω；电路中电流的最小值应为 A。
-
难度：
使用次数：167
入库时间：2020-03-04
如图，灯泡L上标有“6V 3W“字样，电源电压6V且保持不变，定值电阻R=80Ω（不计灯丝电阻的变化）。只闭合S1和S3，电阻R在100s产生的热量是 J，电路在工作状态下，整个电路消耗的最小功率是 W。
-
难度：
使用次数：157
入库时间：2020-03-04
如图所示，灯泡L上标有“6V 2.4W”字样，电流表量程为0～0.6A，电压表量程为0﹣15V．滑动变阻器的最大电阻为160Ω．只闭合S1，滑片置于某点a时，滑动变阻器接入电路中的电阻Ra=40Ω，电压表示数Ua=12V，电流表示数为Ia；只闭合S2，滑片置于某点b时，滑动变阻器接入电路中的电阻为Rb，电流表示数为Ib．已知Ia：Ib=3：4，Rb：R0=3：2（灯丝电阻不随温度变化），滑片移动过程中，灯泡电压不超过额定值，电表示数不超过量程。
求：（1）小灯泡正常发光时的电阻；
（2）定值电阻R0和电源电压U；
（3）只闭合S1时，电路消耗的最小功率。
