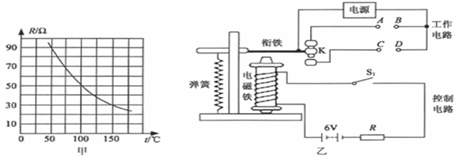

图甲为热敏电阻的R﹣t图象,图乙为用此热敏电阻R和继电器组成的恒温箱的简单温控电路,继电器线圈的电阻为150欧,当线圈中电流大于或等于28毫安时,继电器的衔铁被吸合,为继电器线圈供电的电池的电压为6伏,图中的“电源”是恒温箱加热器的电源.
(1)从图甲中可得50℃时热敏电阻的阻值为 欧.
(2)恒温箱的加热器应接在A、B端还是C、D端?
(3)若恒温箱内的温度达到100℃时,通过计算分析恒温箱加热器是否处于工作状态?
(4)若在原控制电路中,串联接入一个可变电阻,当该电阻增大时,所控制的恒温箱内的最高温度将 (选填“变大”“不变”或“变小”).
阅读短文,回答问题:
力传感器在电子秤中的应用
电子秤所使用的测力装置是力传感器.

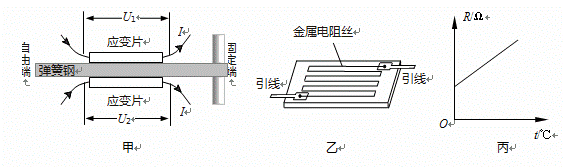

常见的一种力传感器由弹簧钢和应变片组成,其结构示意图如图甲所示.弹簧钢右端固定,在其上、下表面各贴一个相同的应变片.若在弹簧钢的自由端施加向下的作用力F,则弹簧钢发生弯曲,上应变片被拉伸,下应变片被压缩.力越大,弹簧钢的弯曲程度越大.
应变片结构如图乙所示,其中金属电阻丝的阻值对长度变化很敏感.给上、下金属电阻丝提供相等且大小不变的电流,上应变片两引线间电压为U1,下应变片两引线间电压为U2,传感器把这两个电压的差值U(U=U1-U2)输出,用来反映力F的大小.
金属电阻丝的阻值随温度会发生变化,其变化情况如图丙所示.为消除气温变化对测量精度的影响,需分别在上、下应变片金属电阻丝与引线之间串联一只合适的电阻,进行温度补偿.串联合适的电阻后,测量结果不再受温度影响.
(1)这种力传感器是将力的大小转换为 (电流/电压)的装置.
(2)外力F增大时,下列说法正确的是 .
A.上、下应变片金属电阻丝电阻都增大
B.上、下应变片金属电阻丝电阻都减小
C.上应变片金属电阻丝电阻减小,下应变片金属电阻丝电阻增大
D.上应变片金属电阻丝电阻增大,下应变片金属电阻丝电阻减小
(3)传感器输出的电压U随外力F增大而 .
(4)进行温度补偿时,应给上金属电阻丝串联阻值随温度升高而 的电阻,下金属电阻丝串联阻值随温度升高而 的电阻.
(5)如果未进行温度补偿,自由端受到相同的力F作用,该传感器下应变片两端的电压U2冬天比夏天 (大/小).
体感器的可以把力学物理量转化成电学信号,然后通过相互之间的函数关系,直接引用力的大小。测量压力大小的压力传感器,工作原理如图所示,其中M、N均为绝缘材料,M、N间有可收缩的导线(电阻大小不计),弹簧上端和滑动变阻器R2的滑片P固定在一起,电源电压恒为12V,已知压力F的大小与R2的阻值大小成正比例关系。闭合开关S,压力F0=0时,滑片P在最上端;压力F1=1N时,电流表示数为1A,电压示数为3V,当滑片P滑至最下端时,电压表示数为7.5V.求:
(1)定值电阻R1的大小;压力F1与R2阻值之比k;
(2)当滑片P滑至最下端时,压力F2的大小;
(3)压力F的大小与电压表示数之间的函数关系表达式。
