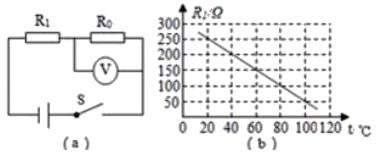

入库时间：2020-03-03在创客比赛中，晓光设计了一个暖箱温度显示器，如图甲所示，其原理是利用电压表的示数表示暖箱内的温度，已知电源电压恒定为4V，R0的阻值为150Ω，R1是热敏电阻，图乙是它的阻值--温度的关系图象，当暖箱内温度为60℃时，电压表的示数是 V；电压表的量程为0～3V，则暖箱内的最高温度是 ℃．若将R0换用阻值更大的电阻，则暖箱内能达到的最高温度将 （选填“升高”“降低”或“不变”）。
-
难度：
使用次数：83
入库时间：2020-03-03

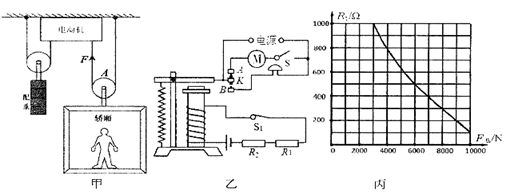

图甲是某小区高层住宅电梯结构的示意图，它主要是由轿厢、滑轮、配重、缆绳及电动机等部件组成，小明家住该小区某栋楼的16楼，他乘电梯从1楼匀速升到16楼用时50s，已知每层楼的高度为3m．小明重600N．轿厢重5400N，动滑轮和细绳的重力以及摩擦力均忽略不计，针对此时程，解答下列问题．
（1）拉力F的功率为多大？
（2）动滑轮A提升小明的机械效率为多少？
（3）图乙是该电梯超载自动报警系统工作原理的示意图，在工作电路中，当电梯没有超载时，触点K与触点A接触，闭合开关S，电动机正常工作，当电梯超载时，触点K与触点B接触，电铃发出报警铃声，即使闭合开关S，电动机也不工作，在控制电路中，已知电源电压为6V，保护电阻R2=100Ω，电阻式压力传感器R1的阻值随乘客压力（F压）大小变化如图丙所示，电磁铁线圈的阻值忽略不计，当电磁铁线圈电流超过0.02A时，电铃就会发出警报声，若乘客人均重为700N，该电梯最多可以乘载多少人？
-
难度：
使用次数：139
入库时间：2020-03-03

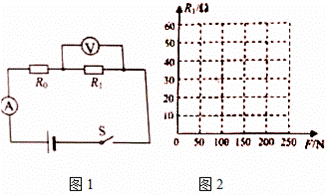

压力传感器是电子秤中的测力装置，可视为阻值随压力而变化的压敏电阻。小刚从某废旧电子秤上拆下一个压力传感器，探究其阻值与所受压力大小（不超过250N）的关系，如图是小刚设计的实验电路图。电源电压恒定，R0为定值电阻，R1为压力传感器。
（1）连接电路时开关应 ，电路中R0的作用是 。
（2）闭合开关，发现电流表无示数，电压表示数接近电源电压，电路出现的故障是 ；排除故障后，逐渐增大R1受到的压力，闭合开关，读出电流表和电压表的示数，计算出对应的R1的阻值，记录如表，第5次测深时，电压表示数为4V．电流表示数为0.2A．此时R1的阻值为 欧。请根据表中的数据在图2中画出R1随F变化的关系图象。
次数
1
2
3
4
5
6
F/N
0
50
100
150
200
250
R1/Ω
60
50
40
30
10
（3）通过实验探究可归纳出，R1的阻值随压力F大小变化的关系式为 ，当R的阻值为32时，R1上受到的压力是 N，若此压力为压力传感器在电子称正常工作时受到的压力，则电子秤应显示 kg。
-
难度：
使用次数：85
入库时间：2020-03-03
新农村建设让农村面貌焕然一新．许多楼房顶部装有自动供水水箱，箱体重1250N，与水平楼顶接触面积为1.5m2．为了控制进水量，在水箱顶部安装压力传感器，如图所示，A物体通过细线与压力传感器相连接，压力传感器相等于拉线开关，A的密度是2.5×103kg/m3，A重为25N．当压力传感器受到竖直向下的拉力等于25N时闭合，电动水泵向水箱注水；当拉力等于15N时断开，电动水泵停止向水箱注水．
（1）求未装水时整个水箱对楼顶的压强是多少？（压力传感器及连接线质量不计，g取10N/kg）
（2）通过计算说明当水面与A上表面相平时，电动水泵能否停止注水？（g取10N/kg，连接线体积不计）
-
难度：
使用次数：166
入库时间：2020-03-03

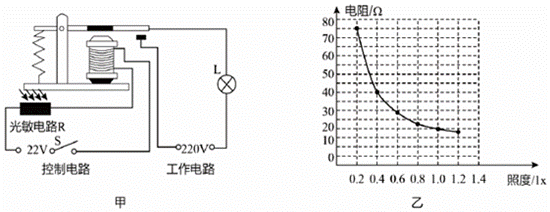

智能自动化管理是未来社会的发展趋势，如图甲所示为某工作室的自动化光控电路图，其中光敏电阻R的阻值随照度变化的关系如图乙所示（照度表示物体被照明的程度，单位是Ix）。请你回答下列问题：
（1）电磁继电器是利用电流 效应工作的，当光照强度增强时，光敏电阻将 ，控制电路中的电流将 （选填“变大”“变小”或“不变”）。长时间使用后，控制电路中的电流将降低，若在相同的情况下接通电路，则光照强度 。（选填“增强”“减弱”或“不变”）。
（2）当开关S闭合时，光敏电阻上的照度大于或等于0.41x时，警示灯L亮，已知控制电路的电源电压为22V，电磁继电器的线圈电阻为10Ω，此时控制电路中的电流是多大？
（3）若使电流达到0.2A时，光敏电阻上的照度大于或等于0.41x时警示灯L亮，试通过计算说明怎样改装控制电路。（注：可以添加必要的元件）
