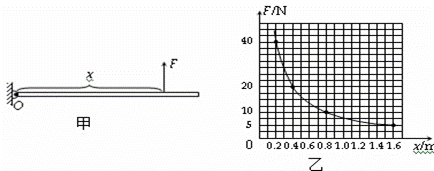

如图所示,长1.6m、粗细均匀的金属杆可以绕O点在竖直平面内自由转动,一拉力﹣位移传感器竖直作用在杆上,并能使杆始终保持水平平衡.该传感器显示其拉力F与作用点到O点距离x的变化关系如图所示.据图可知金属杆重( )
A.5 N B.10 N C.20 N D.40 N
压敏电阻的阻值是随所受压力的增大而减小的.小聪同学想设计一个通过电表示数反映压敏电阻所受压力大小的电路,要求压力增大时电表示数增大.以下电路不符合要求的是( )
A B C D
图是一种输液时所用报警电路:电源电压恒定,R为定值电阻,闭合开关S,贴在针口处的传感器M接触到从针口处漏出的药液后,其电阻RM发生变化,导致电压表的示数增大而触犯警报器(图中未画出)报警,则M接触药液后( )
A.M的电阻RM变大
B.电路消耗的总功率变大
C.电压表与电流表的示数乘积不变
D.电压表与电流表的示数之比变大
如图所示是检测酒精浓度的测试仪原理图,图中电源电压恒定为8V,R1为定值电阻,酒精气体传感器R2的阻值随酒精气体浓度的增大而减小。当酒精浓度为0时,R2=60Ω,此时电压表示数为2V。以下说法错误的是( )
A. 若酒精气体浓度越大,电压表和电流表示数都越大
B. 定值电阻R1的阻值为20Ω
C. 酒精浓度为0时,电路消耗的总功率为0.6W
D. 若电流表示数达到0.2A时,表示酒驾,此时R2消耗的电功率为0.8W

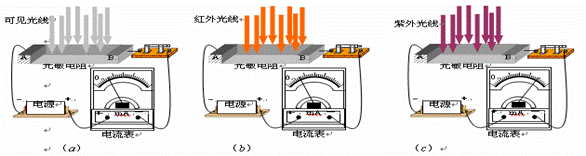

某小组同学利用由硫化镉半导体材料制成的光敏电阻、电压恒定的电源、电流表、电键和导线组成电路,并用强度相同的不同光,做了如图(a)、(b)、(c)所示的三次实验。下列说法正确的是( )
A.“探究由光敏电阻的阻值特性与照射的光线种类的关系”
B.比较(a)和(b)两图可以发现:该光敏电阻的电阻值特性与红外光线无关。
C.比较(a)和(c)两图可以发现:在电压一定时,用强度相同的可见光线或紫外光线照射到由硫化镉半导体材料制成的光敏电阻上,通过光敏电阻的电流是不相等的,用紫外光线照射时通过的电流较大,因此该光敏电阻的电阻特性与紫外光线有关,用紫外光线照射时其电阻值较小。
D.根据上述研究情况,可以提出一个进一步研究的问题是“是否所有的光敏电阻的电阻特性与紫外光线有关?”。
