在如图所示电路中,开关闭合,灯泡L1和灯泡L2是______联连接的。当开关K断开时,电压表的示数将________,电流表的示数将__________(选填“增大”、“不变”或“减小”)。
距离传感器是一种测量距离的仪器,它发出的超声波遇到物体后反射回传感器,传感器收到信号后自动计算出物体与传感器的距离,并显示物体的s-t图象。已知超声波在空气中的速度是340m/s。
(1)若传感器在发出信号后0.01s收到从物体反射回来的信号,物体距传感器多远?
(2)若显示物体的s-t图象如图甲,物体在0至15s的运动情况如何?为什么?
(3)另外一物体在F=10N的水平拉力作用下,沿水平地面做直线运动。传感器显示物体的s-t图象如图乙。求:在0至15s物体受到的摩擦力是多大?(写出分析过程)

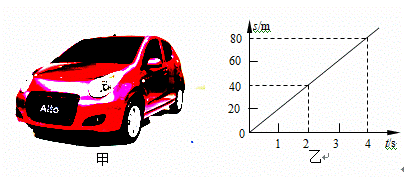

如图甲是某种型号的轿车,车的质量为600kg,每个轮胎与地面的接触面积为200cm2。一次该车在一段平直的公路上匀速行驶,遇到车速监控检测点。检测点的距离传感器从向车发出超声波信号到接收到信号共用了0.6s。在连接距离传感器的计算机屏幕上显示的该车运动的s—t图像如图乙所示(超声波在空气中传播速度为340m/s)。求:
①该小轿车空载时对地面的压强。
②超声波信号遇到小车时,小车与检测监控点的距离。
③若小车在运动中所受阻力大小为3000N,则小车在10s内牵引力所做的功。

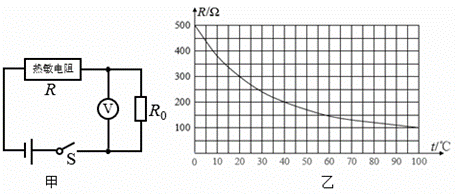

如图甲所示是某电器中的一个电路,R是热敏电阻,其阻值随温度变化的图象如图乙所示;电源电压U保持不变,R0为定值电阻。闭合开关电路工作时,随着工作环境温度的升高,电压表的示数_______(选填“变大”、“变小”或“不变”);电路消耗的电功率的表达式P=________(用题中所给字母表示);已知当温度为40℃时,定值电阻与热敏电阻的阻值相等,则温度由40℃上升到100℃时,定值电阻R0先后消耗的电功率之比是________。

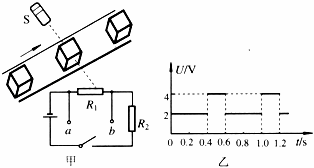

如图甲是某生产流水线上的产品输送及计数装置示意图.其中S为激光源,R1为光敏电阻(有光照射时,阻值较小;无光照射时,阻值较大),R2为定值保护电阻,a、b间接“示波器”(示波器的接入对电路无影响).水平传送带匀速前进,每当传送带上的产品通过S与R1之间时,射向光敏电阻的光线会被产品挡住.若传送带上的产品为均匀正方体,示波器显示的电压随时间变化的关系如图乙所示.已知计数器电路中电源两极间的电压恒为6V,保护电阻R2的阻值为400Ω.则( )
A.有光照射时光敏电阻R1的阻值为800Ω
B.有光照射和无光照射时保护电阻R2两端的电压之比为1:2
C.有光照射和无光照射时光敏电阻的阻值之比为1:2
D.每lh通过S与R1之间的产品个数为6000个
