如图1,电源电压保持不变,闭合开关S,变阻器滑片P从a滑到b端的整个过程中,电流表示数I与电压表示数U的关系如图2所示,由图象可知,R1的阻值为 Ω;当电路中的电流为0.2A时,R1与R2消耗的电功率之比为 .
如图是R1、R2两电阻的电压与电流关系图象,由图可知,电阻R1的阻值为 Ω,若将两电阻并联后接在3V电源两端,干路电流为 A。
小明在探究“物距和物高一定时,物体经小孔所成像的高度和像距的关系”时,所用的实验器材有:用发光二极管做成的物体、有小孔的方纸板、用半透明塑料膜做成的屏、量程为0——30 cm的直尺。实验装置的示意图如图所示。
(1)该实验应该在较___(选填“亮”或“暗”)的环境下进行。
(2)记录的实验数据如下表,请在方格纸上画出像高与物距的关系图像。
实验次数 | 1 | 2 | 3 | 4 | 5 | 6 |
物距u/cm | 相同 | |||||
物高h1/cm | 相同 | |||||
像距v/cm | 4.0 | 8.0 | 12.0 | 16.0 | 20.0 | 24.0 |
像高h2/cm | 2.0 | 4.1 | 6.0 | 8.0 | 9.9 | 12.0 |
(3)根据图像,得出的探究结论是:______。

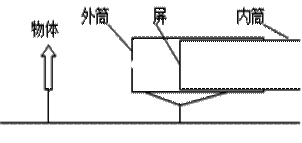

(4)另一名同学在做实验时,更换了部分实验器材,其实验装置的示意图如图所示。外筒(足够长)用不透明的材料制成,左端开有小孔;内筒(内径约14 cm)的筒壁用不透明的材料制成,左端用半透明塑料膜做屏,并可以在外筒中自由地拉出或推入,其他器材不变。和小明使用的装置相比较,请说出该同学用这样的装置做实验的好处和不足(各写一条即可)。好处______________;不足______________。
小明同学在做“探究凸透镜成像现律”的实验,
(1)前面学过,物体离照相机的镜头比较远,成缩小的实像,物体离投影仪的镜头比较近,成放大的实像,物体离放大镜比较近,成放大、正立的虚像。据此小明据出的问题是,像的虚实、大小,正倒跟 有什么关系?

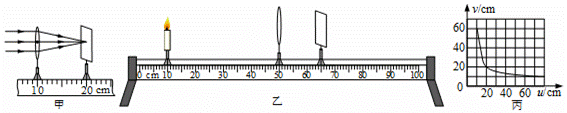

(2)如图甲,小明让平行光正对凸透镜照射,光屏上出现一个最小最亮的光斑,则凸透镜的焦距
f= cm。
(3)小明所用实验装置如图乙所示,若将凸透镇放在光具座刻度50cm位置处不变,把蜡烛放在刻度10cm处,利用此时凸透镜成像的特点制成的光学仪器是 (选填“照相机”、“放大镜”或”投影仪”)
(4)如图丙所示是小明通过实验得到的凸透镜成像时的像距v和物距u关系的图象,由图象可知成实像时物距逐渐减小,像距逐渐 。当u>2f时,物体移动速度 (选“大于”、“小于“或“等于”)像移动的速度,当f<u<2f时,物体移动速度 (选填“大于”,“小于”或“等于”)像移动的速度。
洗碗机是自动清洗、筷、盘、碟等餐具的机器。某型号家用洗碗机工作程序为:首先给水箱水,当水注满时停止注水并自动加热,水温上升到50℃即停止加热,洗涤程序启动,水从喷管喷出对餐具清洗、喷淋,直到洗涤过程结束,排水系启动,将水箱中的废水排出,水的比热容为4.2×103J/(kg℃),设水箱中水的初温为20℃,加热时产生的热量全部被水吸收。

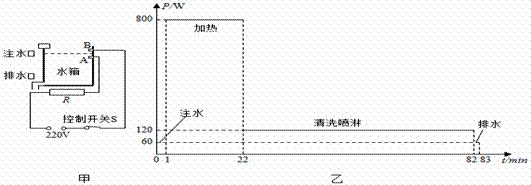

(1)图甲为等效的加热电路图,R为发热电阻,其中位于水箱上部的两个导电块A、B组成一个开关。此开关除了具有注满水自动加热功能(一般的水是导体)外,还具有当加热过程中意外排水或排水阀没有关好时, 的功能。
(2)图乙为该洗碗机某次正常工作时的P﹣t图象。求发热电阻的阻值多大?不计水的电阻。
(3)某家庭每天洗碗2次,若人工洗碗一次用水20kg,则改用该选碗机洗碗,该家庭一年(按300天)可节水多少千克?
