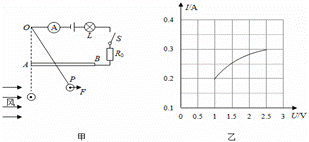

    在综合实践活动中,科技小组设计了一个能反映水平风力大小的装置,如图甲所示,电源电压恒为16VR0为定值电阻,L为额定电压是2.5V的小灯泡,其IU关系的部分数据如图乙所示,AB为长14cm、阻值60Ω粗细均匀的电阻丝(电阻丝的阻值与长度成正比),OP为质量、电阻均不计的金属细杆,下端连接一个重2N的圆球P.闭合开关S,无风时,OP下垂并与A端接触,此时电流表示数为0.2A;有风时,OP绕悬挂点O转动,风对球的作用力F方向始终水平向右,已知OA10cmOP始终与AB接触良好且无摩擦;求:

    1)电流表示数为0.2A时,灯泡的电阻为  Ω

    2)无风时R0消耗的电功率。

    3)为保护电路,允许风对球施加的最大作用力。
