在探究阻力对物体运动的影响时:

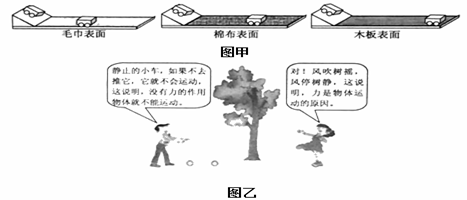

(1)如图甲所示让小车从同一个斜面的同一高度静止释放,目的是 。由图可知,小车受到的阻力越小,小车运动的路程 。如果小车在绝对光滑的水平面上运动,小车将 。
(2)在辨析图乙小明、小华的观点,研究力与运动的关系时,为什么设计探究阻力对物体运动的影响,而不设计探究推力对物体运动的影响,理由是 。

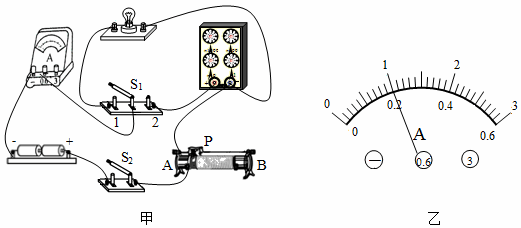

小明同学利用电流表和电阻箱测量小灯泡的功率,设计并接了如图甲所示的实物电路。
(1)为了保护电路,闭合开关S1前,应将滑片P移到动变阻器的 (“A”或“B”)端。
(2)闭合开关S1,将单刀双掷开关S2扳向“1”,调节滑动变阻器调节电阻箱的阻值使电流表的示数为I1,如图乙所示,I1= A;
(3)将开关S2扳向“2”,保待滑动变阻器的阻值不变,调节滑动变阻箱的阻值R,使电流表的示数仍为I1,此时R=5Ω;则步骤(2)中小灯泡的电阻R1= Ω,测量小灯泡电阻的方法是 (选填“控制变量法”或“等效替代法”);
(4)步骤(2)小灯泡的实际功率P1= W;
(5)若小灯泡的额定电流为I0=2I1,以下关于灯泡额定功率P0与实际功率P1的数值关系,你认为最有可能的是 。
A.P0=2P1 B.P0=3P1 C.P0=4P1 D.P0=5P1

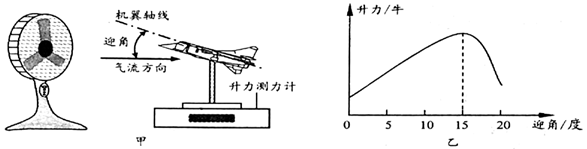

飞机在空中飞行时都有一定的迎角(机翼轴线与水平气流的夹角),飞机飞行时的升力除了与机翼形状有关外是否还与迎角大小有关?为了研究这一问题,在老师的帮助下,小明利用电风扇、升力测力计、飞机模型,按图甲方式进行如下实验。
①闭合电风扇的开关,调节档位使其风速最大,并使飞机模型的迎角为0°,记录测力计的示数。重复5次实验并计算升力平均值。
②改变迎角大小,使其分别为5°、10°、15°、20°,重复步骤①。
③处理相关数据得到“升力与迎角的关系”如图乙。
(1)本实验得出的结论是:_________________________________。
(2)小明若要进一步研究“飞机的升力与其飞行速度的关系”.利用现有器材,如何操作可以模拟飞机不同的飞行速度?_________________________________________。
(3)资料显示:本实验结论与实际相符,且飞机迎角一定时,飞行速度越大升力也越大。若某飞机以500km/h做水平匀速直线飞行时的迎角为θ1,而以800km/h做水平匀速直线飞行时的迎角为θ2(θ1、θ2均小于15°)。请比较θ1、θ2的大小关系:__________。
归纳式探究——研究带电粒子在电场中的运动:
给两块等大、正对、靠近的平行金属板加上电压,两板之间就有了电场.带电离子在电场中受到力的作用,速度的大小和方向都可能发生变化.

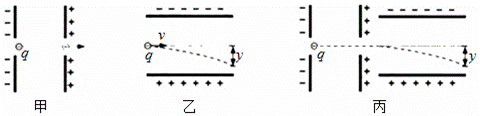

(1)甲图中两板间电压为U,若一个质量为m,电荷量为q的负离子,在力的作用下由静止开始从负极板向正极板运动,忽略重力的影响,到达正极板时的速度v与质量m、电荷量q和电压U的关系数据如表一.则带电离子到达正极板时速度的平方v2=k1 .
(2)在其他条件一定时,若第二次实验中的带电粒子以不同的速度沿着乙图中的两板中线方向入射到电场中,带电离子就会发生偏转,离开电场时偏移距离y与入射初速度v的关系数据如表二.则偏移距离y=k2 .将数据的表格形式变成公式形式,运用了 法.
表一:
次数 | m/kg | q/C | U/V | v2/(m2•s﹣2) |
1 | 2×10﹣30 | 1.6×10﹣19 | 1 | 1.6×1011 |
2 | 4×10﹣30 | 1.6×10﹣19 | 1 | 0.8×1011 |
3 | 4×10﹣30 | 3.2×10﹣19 | 1 | 1.6×1011 |
4 | 2×10﹣30 | 1.6×10﹣19 | 3 | 4.8×1011 |
表二:
v2/(m2•s﹣2) | y/m |
0.8×1011 | 3.6×10﹣2 |
1.6×1011 | 1.8×10﹣2 |
4.8×1011 | 0.6×10﹣2 |
7.2×1011 | 0.4×10﹣2 |
(3)将甲、乙两装置组合,如图丙所示.甲装置两板间电压为2V,质量为4×10﹣30 kg,带1.6×10﹣19C电荷量的负粒子,自甲装置负极板由静止开始运动,则其最终离开乙装置时偏移距离y= m.
在如图所示电路中,电流表量程为0~0.6A,电压表量程为0〜3V,电阻R2的阻值为20Ω,灯泡R1的阻值和同一电源的电压均保持不变.请画出该题的各个等效电路图.
(1)只闭合开关S2、S3时,电流表示数为0.2A,求电源电压是多少?
(2)只闭合开关S1、S2、S3时,R1正常发光,电路总功率为2.4W,求R1的阻值是多少?
(3)只闭合开关S1,滑动变阻器R3的滑片调至最右端,R3两端的电压为U3;再将电源更换,保持滑片位置不变,R3两端的电压变为U3′,电流表示数为0.15A.已知U3:U3′=2:3.求更换电源后,只闭合开关S1、S4时,在不损坏电流表、电压表和灯泡的情况下,R3的阻值变化范围是多少?
