入库时间：2020-02-10小明在做“用伏安法测量某定值电阻R的阻值”的实验中：

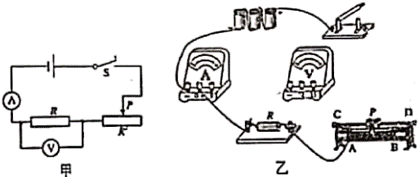

（1）请你按照图甲所示的电路图，以笔画线代替导线，将图乙小明未连接好的电路连接完整。
（ ）
（2）实验前，为保护电路，滑动变阻器的滑片应置于_____端（填“A”成“B”）。

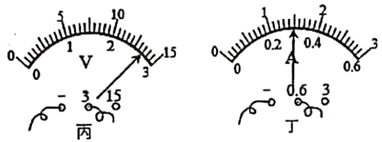

（3）实验时，当电压表的示数如图丙所示时，电流表的示数如图丁所示，则它的阻值是_____Ω
（4）通常情况下要进行多次测量并取平均值，其目的是为了_____。
-
难度：
使用次数：84
入库时间：2020-02-10
如图的电路中，电源电压恒定，灯泡L标有“3V 1.5W”．开关S1闭合，S2断开，灯泡L正常发光，开关S1、S2均闭合时，电流表的示数为1.5A，求：
（1）灯泡L正常发光时的电流；
（2）电阻R的阻值；
（3）开关S1、S2均闭合时电路的总功率．
-
难度：
使用次数：151
入库时间：2020-02-10
小军同学在“测定小灯泡电功率”的实验中，选用如图甲所示的器材和电路，其中电源电压为6V，小灯泡的额定电压为2.5V（灯丝电阻约为12Ω）
（1）为了能够顺利完成该实验探究，下列两种规格的滑动变阻器应选用_____（选填“A”或“B”）
A.“10Ω5A”的滑动变阻器 B.“50Ω0.5A”的滑动变阻器
（2）闭合开关后，移动滑动变阻器的滑片。发现小灯泡始终不发光，电压表有示数，电流表无示数，若电路只有一处故障，则故障原因是_____.
（3）根据实验测得的数据，绘制出小灯泡的电流随它两端电压变化的关系图象（如图乙所示），分析图象可知：小灯泡的额定功率为_____W.
-
难度：
使用次数：136
入库时间：2020-02-10
现有一个阻值为30Ω的定值电阻R1，一个电压约为12V的电源，一个只有0~3V量程的电压表，一个最大阻值约为200Ω的滑动变阻器，开关及导线若干。请你设计一个实验，比较精确地测出一个约为20Ω的未知电阻Rx的阻值（电路可重组）要求：
（1）画出实验电路图；
（2）写出主要实验步骤和需测量
物理量；（3）写出待测电阻Rx的数学表达式（用已知量和测量量表示）。
-
难度：
使用次数：137
入库时间：2020-02-10
如图所示，R1=25Ω，小灯泡L的规格为“2.5V0.3A”，电源电压保持不变。（不考虑灯丝电阻变化）
（1）S1、S2都断开时，小灯泡L正常发光，求电源电压：
（2）S1、S2都闭合时，电流表示数变为0.6A，求R2的阻值。
