下列说法中不正确的是
A. 下滑时通过做功增加了物体内能
B. 此为压缩冲程,内能转化机械能
C. 电饭煲利用电流的热效应
D. 小蒸汽轮机利用机械能转化成内能来工作

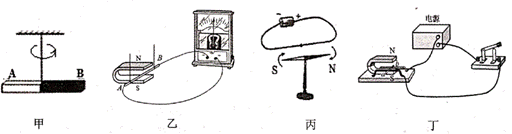

关于下列四幅图,说法正确的是
A. 图甲中条形磁铁静止时A端总是指向北方,说明A端是条形磁铁的南极
B. 图乙是发电机的原理图
C. 图丙说明了电流周围有磁场
D. 图丁研究的是磁场对电流的作用

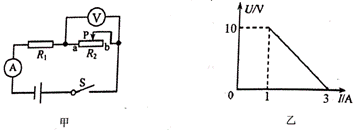

如图甲所示,电源电压恒定,R1为定值电阻,R2为滑动变阻器。移动滑片P,ab两端电压U和通过电流I之间的关系图象如图乙所示。则下列说法中正确的是
A. 电源电压为10V
B. R1的阻值为5Ω
C. 闭合开关后,电路消耗的最大功率为45W
D. R1消耗的最小功率是5W
吸烟者“吞云吐雾”时会波及周围人群,这是由于分子_________运动造成的(在公共场合不能吸烟);一定量的水和酒精混合后总体积变小,是由于__________。
如图所示,是甲、乙两导体电流与电压的关系图象,根据图象可知R甲_______R乙(选填“大于”或“小于”),若将甲和乙串联接在电路中,则通过它们的电压之比U甲∶U乙=_______.
