难度：
使用次数：198

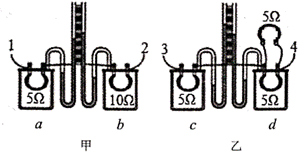

入库时间：2020-02-10如图所示是“探究在通电时间一定时，电流产生热量与哪些因素有关"的实验装置。下列关于此实验的一些描述，正确的是
A. 在甲图中，探究的是电流产生热量与电阻的关系
B. 在乙图中，探究的是电流产生热量与电阻的关系
C. 在甲图中，闭合开关一段时间后a容器连接的U型管液面高度差更明显
D.
乙图中，可得到结论：相同时间内，电流越大，容器内空气吸收热量越少 -
难度：
使用次数：181
入库时间：2020-02-10
有阻值分别为10Ω、15Ω的两根电阻丝R1、R2，把它们按如图所示的连接方式连接成电路，先后接入同一电源，则在相等时间内放出热量最少的是
A.
B.
C.
D.
-
难度：
使用次数：164
入库时间：2020-02-10
有关生活用电知识，下列说法正确的是
A. 正常情况下火线与大地间的电压为零
B. 家里的空气开关“跳闸”了是电路发生了短路
C. 电器设备失火时，先断开电源再灭火
D. 使用测电笔时，手不能接触笔尾的金属体
-
难度：
使用次数：91
入库时间：2020-02-10
有一小磁针静止在通电螺线管上方，如图所示，则通电螺线管
A. 左侧为N极，a端为正极
B. 左侧为N极，b端为正极
C. 左侧为S极，a端为正极
D. 左侧为S极，b端为正极
-
难度：
使用次数：169
入库时间：2020-02-10
如图所示，当闭合开关S1、断开开关S2时，整个电路消耗的电功率为36W；闭合开关S2、断开开关S1时，整个电路消耗的电功率为18W，那么S1、S2都闭合时，整个电路消耗的电功率为
A. 54W B. 27W
C. 12W D. 6W
