(2019 湖南益阳市)如图所示,电源电压不变,R0为定值电阻,R为滑动变阻器,当滑片P向右移动时,电流表和电压表的示数变化情况是( )
A. 电流表示数减小,电压表示数减小 B. 电流表示数增大,电压表示数增大
C. 电流表示数减小,电压表示数增大 D. 电流表示数增大,电压表示数减小
(2019福建)如图为某种灯泡的电流I与电压U的关系图象。若有6只这种灯泡串联接在电压为6V的电源上,通过灯泡的电流为 A;若把一只这种灯泡与一电阻并联接在电压为6V的电源上,总电流为1.5A,则该电阻的阻值为 。
(2019 湖南郴州市)如图所示,电源电压恒为6V,定值电阻R1=20Ω.闭合开关S,电流表A2的示数为0.9A,则电流表A1的示数为 A,定值电阻R2的阻值为 Ω。

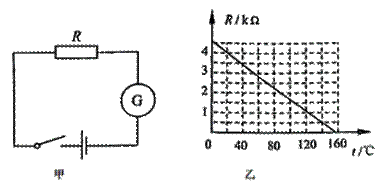

(2019 云南昆明市)如图甲所示的电路中,电源电压为9V保持不变,G为灵敏电流计,其内电阻为Rg保持不变:R为热敏电阻,其电阻与温度的关系如图乙所示。闭合开关,当热敏电阻所在的环境温度等于20℃时,电流计的示数是2mA。则当电流计的示数是9mA时,热敏电阻的阻值是________Ω,它所在的环境温度是________℃。
(2019 江苏徐州)定值电阻R1两端加4.5V电压时,通过的电流为0.45 A.如图所示电路,电源电压不变,R1和定值电阻R0并联,电流表示数为0.50A;用阻值为30Ω的电阻R2替换R1,电流表示数变为0.30 A.求:
(1)R1的阻值;(2)电源电压。
