难度：
使用次数：76
入库时间：2020-01-10
（1）图甲是“探究冰熔化的特点”的实验装置，采用水浴法加热的目的是 。用酒精灯对烧杯加热，当试管中的冰完全熔化后，继续加热一段时间，图乙是冰的温度随时间变化的图象，由图象可知：冰的熔化过程是 段（选填“BC”或“DE”）。t1到t2这段时间，冰处于 状态，t3到t4这段时间内试管内的水 沸腾（选填“在”或“不在”）。
（2）小明做“探究凸透镜成像规律”的实验，调整器材高度时，应 （选填“点燃”或“不点燃”）蜡烛。如图丙所示，此时在光屏上得到一个清晰的像，若将凸透镜向蜡烛移动适当距离，光屏上又得到一个清晰的 的像（选填“放大”或“缩小”）。
-
难度：
使用次数：130
入库时间：2020-01-10
小丽手里有一个标有“3.8V”字样小灯泡，她想知道小灯泡正常工作时的电阻，于是在学校实验室找来一些器材连接了如图甲所示的实验电路，电源电压恒定不变。
（1）闭合开关前，老师发现小丽连接的电路有导线没有连接，请你在图甲中用笔画线代替导线，将图中的实物电路连接完整。
（2）闭合开关，移动滑动变阻器滑片，她发现灯泡始终不亮，电流表有示数，电压表无示数，其故障原因可能是 。
（3）故障排除后，调节滑动变阻器使小灯泡正常发光，此时电流表的示数如图乙所示，小灯泡正常工作时的电 Ω．考虑到两电表并不是理想电表（电压表电阻不是无穷大、电流表有内阻），小亮所测的小灯泡的电阻偏 （选填“大”或“小”）。
（4）完成上述实验后，小丽向老师要了一个已知阻值为R0的定值电阻和一个单刀双掷开关，借助部分现有的实验器材，设计了如图丙所示的实验电路，测出了小灯泡的额定功率，请你帮她完成下列实验步骤：
①连接好实验电路，闭合开关S1，将开关S2拨到触点 （选填“1”或“2”），移动滑片，使电压表的示数为 V。
②保持滑片的位置不动，再将开关S2拨到触点 （选填“1”或“2”），读出电压表的示数为U。
③小灯泡额定功率的表达式为P额= （用已知量和测量表示）。
-
难度：
使用次数：247
入库时间：2020-01-10
小华同学利用如图装置探究“液体内部压强的特点”。（ρ酒精=0.8×103kg/m3）
（1）实验中液体压强的大小变化是通过比较 来判断的，这种方法在科学上叫做“转换法”。下面的四个研究实例中也采用这种方法的是
A．学习电压时，我们可以通过对比水压来认识它
B．探究串联电路电阻的关系时，通过分析总电阻与各导体电阻在电路中产生的效果来认识
C．通过电磁铁吸引大头针的数目来比较电磁铁磁性的强弱
D．探究电流与电压、电阻关系时，控制电阻（电压）不变，研究电流与电压（电阻）关系

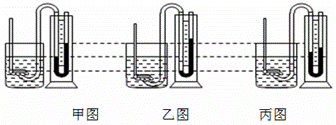

（2）小华把金属盒分别浸入到甲、乙图中的两种液体（水和酒精）中，发现图甲中U形管两边液柱的高度差较小，他判断图甲中的液体是酒精，其结论不可靠，原因是没有控制金属盒在液体中的 ；他改变图乙中金属盒的深度如图丙所示，比较甲、丙两图可知，在同一深度，不同液体的压强与液体的 有关。
（3）小华应该比较图 ，得出金属盒离液面的距离越深，U形管两边液柱的高度差就越大，表示液体的压强就越大。
（4）小华发现在同种液体中，金属盒所处深度相同时，只改变金属盒的方向，U形管两边液柱的高度差不变，表明在同种液体的同一深度处，液体内部向各个方向的压强 。
（5）U型管压强计 连通器（是或不是）。
（6）图甲中U形管左右两侧水面的高度差h=5cm，则橡皮管内气体的压强与大气压之差约为 Pa。
-
难度：
使用次数：201
入库时间：2020-01-10
在水平地面上，用50N的水平拉力拉着重为200N的木箱沿拉力的方向匀速直线前进20m，木箱与地面的接触面积为0.2m2．求：
（1）这段路程中木箱受到的阻力
（2）拉力做的功
（3）木箱对水平地面的压强
-
难度：
使用次数：101
入库时间：2020-01-10
如图是小明家新购买的可折叠电热水壶，相关参数如表（电热丝电阻不变）。小明关闭家中其他用电器，使用热水壶将一满壶20℃的水加热至沸腾（标准大气压）共用了7min，同时发现标有3600imp/（kW•h）的电能表的指示灯共闪烁了210次。求：
（1）电热水壶正常工作时的电流
（2）电热水壶加热的效率
（3）上述烧水过程中热水壶的实际电压
产品型号
NSH0607
最大容量
0.5L
额定电压
220V
额定功率
605W
适用电压
100﹣240V
