高速铁路的输电线,无论冬、夏都绷的直直的,以保障列车电极与输电线的良好接触。图为输电线的牵引装置。钢绳通过滑轮组悬挂20个相同的坠砣,每个坠砣质量为25kg,不计滑轮和钢绳自重及摩擦,输电线A端受到的拉力大小为 N.若某段时间内坠砣串下降了30cm,则输电线A端向左移动了 cm.(g取10N/kg,不考虑钢绳的热胀冷缩)

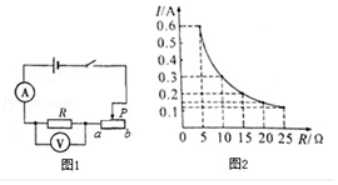

图﹣1是小强“探究通过导体的电流与电阻关系”的实验电路(电源电压保持不变),图﹣2是他依据测得的实验数据绘制的电流I随电阻R变化的图象由图象可知R两端电压为 V;当R的电阻从10Ω更换为15Ω时,闭合开关后,为使R两端的电压不变,滑动变阻器的滑片P应向 (选填“a”或“b)端滑动。
如今己是电气化时代,小芳同学回到家中会同时使用多种家用电器。当她每多接通一个家用电器,家庭电路的总电阻 (选填“变大”或“变小”)。电热水器(铭牌如图甲)是利用电流的 工作的图乙的电能表允许接入的最大功率是 W;若只有电热水器接入电路且正常工作12min,电能表的转盘转过 转。

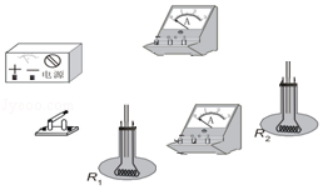

如图甲为探究电流做功与电流大小的关系的装置,请用笔画线代替导线,将图甲中的实物连接图补充完整。
如图所示,请根据通电螺线管周围磁感线的方向判断电源的“+”、“﹣”极和小磁针的N极,并在图中标出。
