难度：
使用次数：131
入库时间：2019-12-18一绝缘细绳的一端与可绕O点转动的轻质杠杆的E端相连，另一端绕过动滑轮D、定滑轮C，与滑动变阻器的滑片P相连；B为一可导电的轻质弹簧，如图所示接入电路中，一端通过绝缘绳固定在地面上，另一端与滑片P相连；一人站在地面上拉住与杠杆H端相连的细绳。已知电源电压为8V，灯泡标有“6V 3W”字样，人的质量为50kg，人与地面的接触面积为50cm2，EO：HO＝2：5．人对绳子拉力最小时，电流表示数为I1，且滑片刚好位于滑动变阻器的a端；人对绳子拉力最大时，电流表示数为I2，且I1：I2＝2：1，滑动变阻器的阻值与弹簧所受拉力的关系如表所示：
R（Ω）
0
2
4
6
8
10
12
14
…
F（N）
0.5
50.5
100.5
150.5
200.5
250.5
300.5
350.5
…
不计杠杆、弹簧、滑片、细绳的重力，不计摩擦，不计弹簧电阻。整套装置始终处于平衡状态，物体A始终不离开地面。灯泡电阻不变，且不会被烧坏。g＝10N/kg．求：
（1）人的拉力最大时，滑动变阻器接入电路的阻值是多少？
（2）物体A的质量是多少？
（3）人的拉力最大时，人对地面的压强是多少？
（4）当灯泡正常发光时，物体A对地面的压力是多少？
-
难度：
使用次数：119
入库时间：2019-12-18

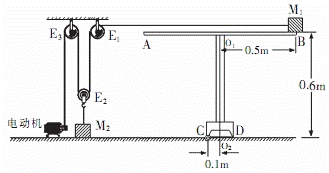

如图所示，是小宇同学设计的一个实验装置。质量为5kg的物体M1静止于水平导轨AB的B端，导轨AB及支架只可绕着固定于地面上的过C点的转动轴在竖直平面内转动（导轨及支架的形状和尺寸已在图中标出，质量忽略不计）．一根沿水平方向的细绳，一端连在物体M1上，一端绕过滑轮组连在电动机的转轴上，电动机转动时，可以通过细绳拉动物体M1沿导轨水平向A端移动。质量为8kg 的物体M2放在地面上，并通过细绳挂在动滑轮E2上，在实验操作过程中，M2始终未离开地面。与滑轮组、电动机有关的摩擦不计，动滑轮E2的质量为0.2kg，细绳未发生形变，g取10N/kg。
（1）当电动机的输出功率为2.5W时，刚好可以通过细绳拉动物体M1以0.1m/s 的速度沿导轨水平向A端匀速运动，地面对物体M2的支持力为N1，求细绳对物体M1的拉力为多少？
（2）从物体M1开始运动时电动机起，导轨及支架能保持静止的最长时间为多少？
（3）将物体M1换成另一质量更大的物体，当电动机通过细绳拉动它仍以0.1m/S 的速度从B端沿导轨匀速向A端运动时，物体M2受到地面的支持力为N2，且Nl：N2＝16：1．若此时电动机两端电压为6V，电动机线圈的电阻为2Ω，电动机消耗的电能除了线圈发热外，全部用于对细绳做功，电动机允许通过的最大电流为1.5A．求此时通过电动机的电流为多少？
-
难度：
使用次数：133
入库时间：2019-12-18

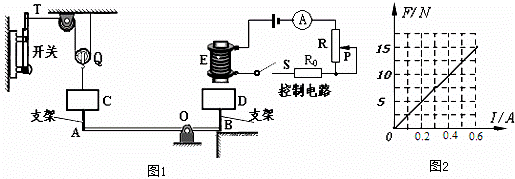

某物理学习小组设计了一个机械自动拉开开关，如图1所示。该装置主要由滑轮组，重物C、铁块D、电磁铁E以及杠杆AB和控制电路组成，重物C通过细绳与动滑轮Q相连，重物C、铁块D分别通过支架固定在杠杆AB两端，支架与杠杆垂直。杠杆的B端置于水平台面上，杠杆可以绕支点O在竖直平面内逆时针转动，自动拉开开关被拉开前，杠杆在水平位置处于平衡状态，已知滑轮Q的质量为0.2kg，OA：OB＝3：1，重物C、铁块D的质量分别为1.5kg和3kg，若刚好拉开开关所需的拉力T为6N，D的正上方有一电磁铁，它对D的吸引力大小F与通过的电流I的关系（如图2所示），电源电压为12V，滑动变阻器的最大阻值为20Ω，不计电磁铁电阻，不计细绳、杠杆的重力和一切摩擦，g取10N/kg．求：
（1）当控制电路上的电键S断开，杠杆B端对水平台面的压力刚好为零时，与机械自动拉开开关相连的细绳上的拉力是多少？
（2）闭合控制电路上的电键S后，当变阻器的滑片移到中点时，自动拉开开关刚好被拉开，则保护电阻R0的电阻值是多少？
-
难度：
使用次数：185
入库时间：2019-12-18
轻质量金属导轨CD长2m，可绕C点转动，固定均匀电阻杆AB与CD平行，每米阻值为10Ω，AB、CD通过导线与电路相连，导轨D端通过绳子，滑轮与质量为3.5kg的重物M相连，一弹性轻质金属片垂直连接在AB、CD间且接触良好，并与质量为7kg的绝缘滑块Q粘连。已知：电源电压12V，灯泡规格“4V 1.6W”。闭合开关S，若滑块Q从C开始以0.2m/s的速度匀速向D运动，当M刚要离开地面时，灯L恰好正常发光。（不计导轨CD及滑片P的电阻，忽略温度对灯泡电阻的影响，忽略绳重，滑片P的弹力及一切摩擦，g取10N/kg）
（1）为了保证物体M不离开地面，滑块Q最多只能运动多长时间？
（2）定值电阻R0的阻值是多大？
（3）滑块Q从C开始运动，当电压表示数比Q在C点时的示数大0.5V时，物体M对地面的压力为多少？
-
难度：
使用次数：127
入库时间：2019-12-18

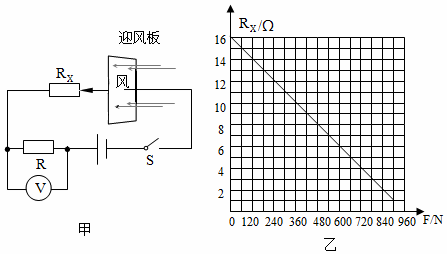

某研究性学习小组设计了一种测定风力的装置，其原理如图甲所示。迎风板与一压敏电阻Rx连接，工作时迎风板总是正对风吹来的方向，压敏电阻的阻值随风力的变化而变化。已知电源电压恒为9V，定值电阻R＝2Ω，电压表量程为0～3V，压敏电阻Rx与迎风板承受风力F的关系如图乙所示。
（1）电压表示数随风力的增大而 增大 。（选填“增大”、“减小”或“不变”）。
（2）求无风时，定值电阻R消耗的电功率；
（3）求该装置所能测量的最大风力；
（4）如果保持电压表量程不变，且只能在电路中增加一个电阻R0，使该装置能测量的最大风力增加到900N，计算电阻R0的阻值，并说明其连接方式。
