入库时间：2019-12-18“我爱发明”创新活动中，胡晓同学根据物理知识设计了一个电子拉力计，图甲是原理图。硬质弹簧右端和金属滑片P固定在一起（弹簧的电阻不计，P与R1间的摩擦不计）．定值电阻R0＝10Ω，a、b是一根长为5cm的均匀电阻丝，阻值R1最大值为50Ω，电源电压U＝6V，电流表的量程为 0～0.6A．则：
（1）胡晓同学在设计的电路中连入R0目的是什么？
（2）当拉环不受拉力时，滑片P处于a端，求此时闭合开关后电流表的示数。
（3）已知该弹簧伸长的长度△L与所受拉力F间的关系如图乙所示。闭合开关后，若电流表指针指在0.3A处，求作用在拉环上水平向右的拉力大小。
-
难度：
使用次数：61
入库时间：2019-12-18

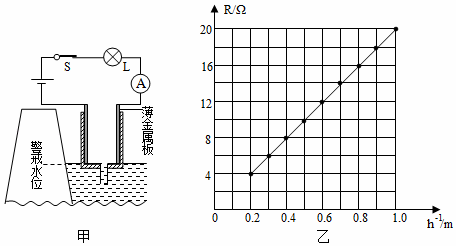

如图甲所示，是测量高于警戒水位的装置原理图。在横截面积为S＝5×10﹣3m2的长方体绝缘容器的内部边缘左右两正对面，竖直插有两块薄金属板（电阻不计）并与外部电路连接，容器底部有一个小孔与湖水相通，容器的底部与警戒水位相平。电源电压U＝8V，小灯泡L标有“4V 2W”的字样（假设小灯泡的电阻不变），湖水的密度为ρ＝1.0×103kg/m3．两金属板间的湖水电阻R与容器内水柱的高度h的倒数的变化关系如图乙所示。则：
（1）湖水水位比警戒水位高出多少时，小灯泡正常发光？
（2）当进入容器内的水达到m＝5kg时，容器内的湖水消耗的电功率是多大？
-
难度：
使用次数：87
入库时间：2019-12-18
小丽设计了一个防踩踏模拟报警装置，工作原理如图甲所示。ABO为一水平杠杆，O为支点，OA：OB＝5：1，当水平踏板所受压力增大，电压表示数达到6V时，报警器R0开始发出报警信号。已知电路中电源电压为8V，R0的阻值恒为15Ω，压力传感器R固定放置，其阻值随所受压力F变化的关系如图乙所示，踏板、压杆和杠杆的质量均忽略不计。试问：
（1）由图乙可知，压力传感器R的阻值随压力F的增大而 减小 ；
（2）当踏板空载时，闭合开关，电压表的示数为多少？
（3）当报警器开始报警时，踏板设定的最大压力值为多少？
（4）若电源电压略有降低，为保证报警器仍在踏板原设定的最大压力值时报警，踏板触点B应向 左 （选填“左”或“右”）移动，并简要说明理由。
-
难度：
使用次数：114
入库时间：2019-12-18
科学小组设计了一个给工件镀膜的电路模型，通过改装电压表来观察和控制工件放入镀膜中的深度。如图，电源电压恒定，R0为定值电阻，在压敏电阻RX上放有托盘，托盘上放有容器（不计托盘和容器的质量），容器内装有40N的水。闭合开关，用轻质杠杆连接不吸水的圆柱体工件，将工件两次浸入水中（均未浸没且不触底，水未溢出），第一次工件下表面距水面2cm，电压表示数为6V，杆的作用力为10N；第二次工件下表面距水面6cm，电压表示数为4V，杆的作用力为6N．压敏电阻上表面的受力面积为20cm2，其电阻值RX随压力F的变化关系如表。g取10N/kg，ρ水＝1.0×103kg/m3，求：
F/N
42
44
46
48
…
62
64
RX/Ω
28
22
18
16
…
9
8
（1）工件未浸入水中时，压敏电阻所受的压强。
（2）工件下表面距水面2cm时，其下表面所受水的压强。
（3）为使工件浸入镀膜液中的深度越深（未浸没），电压表的示数越大，从而控制镀膜情况，你认为应该怎样利用现有元件改进电路？
（4）在原设计电路中，如果工件两次浸入水中压敏电阻所受压强的变化大于6000Pa，求该电路的电源电压。
-
难度：
使用次数：66
入库时间：2019-12-18

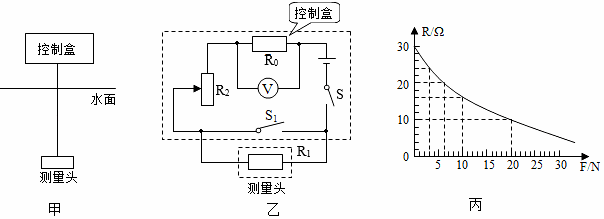

如图甲、乙所示，某科技小组自制了一个测量水的深度的装置，它由测量头和控制盒构成，测量头的测量面是一个涂有绝缘漆的面积为2cm2的压敏电阻R1，R1的电阻随水对它的压力F的变化关系如图丙所示，控制盒内有一个定值电阻R0和一个最大阻值为90Ω的滑动变阻器R2，电源电压保持不变，通过电路调节，可使控制盒的功率达最大值Pm，科技小组通过控制盒的功率最小值和Pm的比值来标记水的深度，不计导线的电阻，电压表的量程为0﹣3V．科技小组在确保电路安全的情况下，进行如下的操作：ρ水＝1.0×103kg/m3；g取10Nkg）
（1）R1未放入水中时，闭合S，断开S1，将R2的滑片移至最上端。此时电压表示数达到最大值，R0的电功率为
P0，求：R1未放入水中时的电阻为 30 Ω。
（2）测量头放到水下深度h1＝10m时，闭合S．断开S1将R2的滑片移至某一位置时，R0的电功率为P0′，电路的总功率为P总，R1的电功率为P1．已知P0：P0′＝9：4，P总：P1＝6：1，求：此时R0两端的电压为 2 V。
（3）测量头放到水下深度h2＝3m时。调节电路，控制盒的最小功率与Pm的比值为 5：18 。
